8X 3,5-Zoll-Hdd-Frontpanel Anbringen; Gehäusedeckel Zum 3,5-Zoll Hdd-Einbauplatz Einbauen - Fujitsu PRIMERGY TX1330 M2 Handbuch

Festplattenlaufwerke (HDDs) und Solid-State-Laufwerke (SSDs)

7.3.11.5 8x 3,5-Zoll-HDD-Frontpanel anbringen

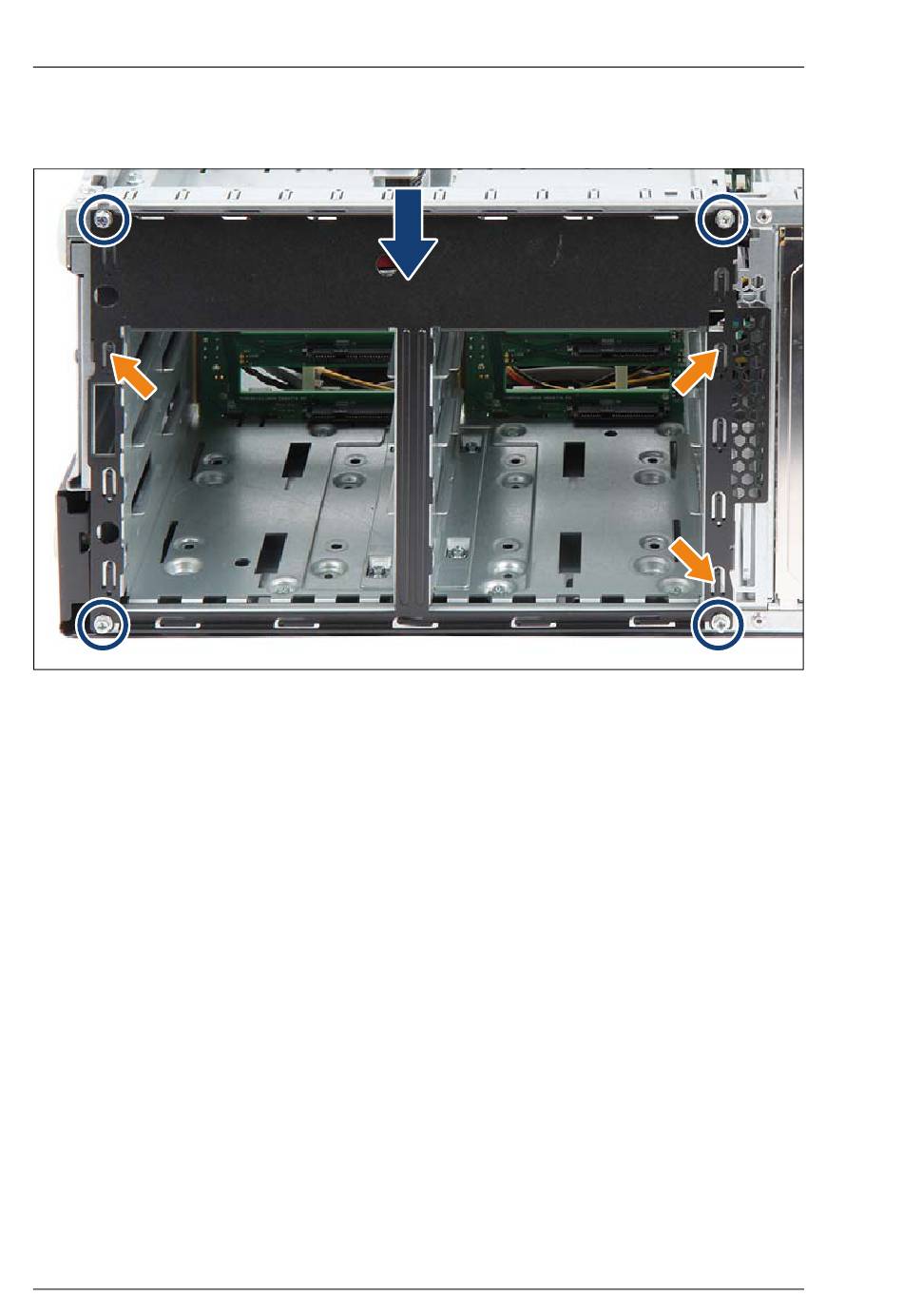

Bild 134: 8x 3,5-Zoll-HDD-Frontpanel befestigen
Ê Setzen Sie die drei Haken an der HDD-Frontpanel in die Öffnungen an der
Serverfrontseite ein (siehe orangefarbene Pfeile).
Ê Drücken Sie die HDD-Frontpanel fest nach unten, bis ihre Oberkante bündig
mit dem Gehäuse abschließt (siehe blauen Pfeil).
Ê Befestigen Sie die HDD-Frontpanel mit vier M3 x 4,5 mm-Schrauben an der
Serverfrontseite (siehe Kreise).
7.3.11.6 Gehäusedeckel zum 3,5-Zoll HDD-Einbauplatz einbauen
Ê Bauen Sie den Gehäusedeckel des HDD-Einbauplatzes ein wie in Abschnitt
"Gehäusedeckel zum 3,5-Zoll HDD-Einbauplatz einbauen" auf Seite 224
beschrieben.
230 Upgrade und Maintenance Manual
TX1330 M2
