Grundlegende Hardwareverfahren

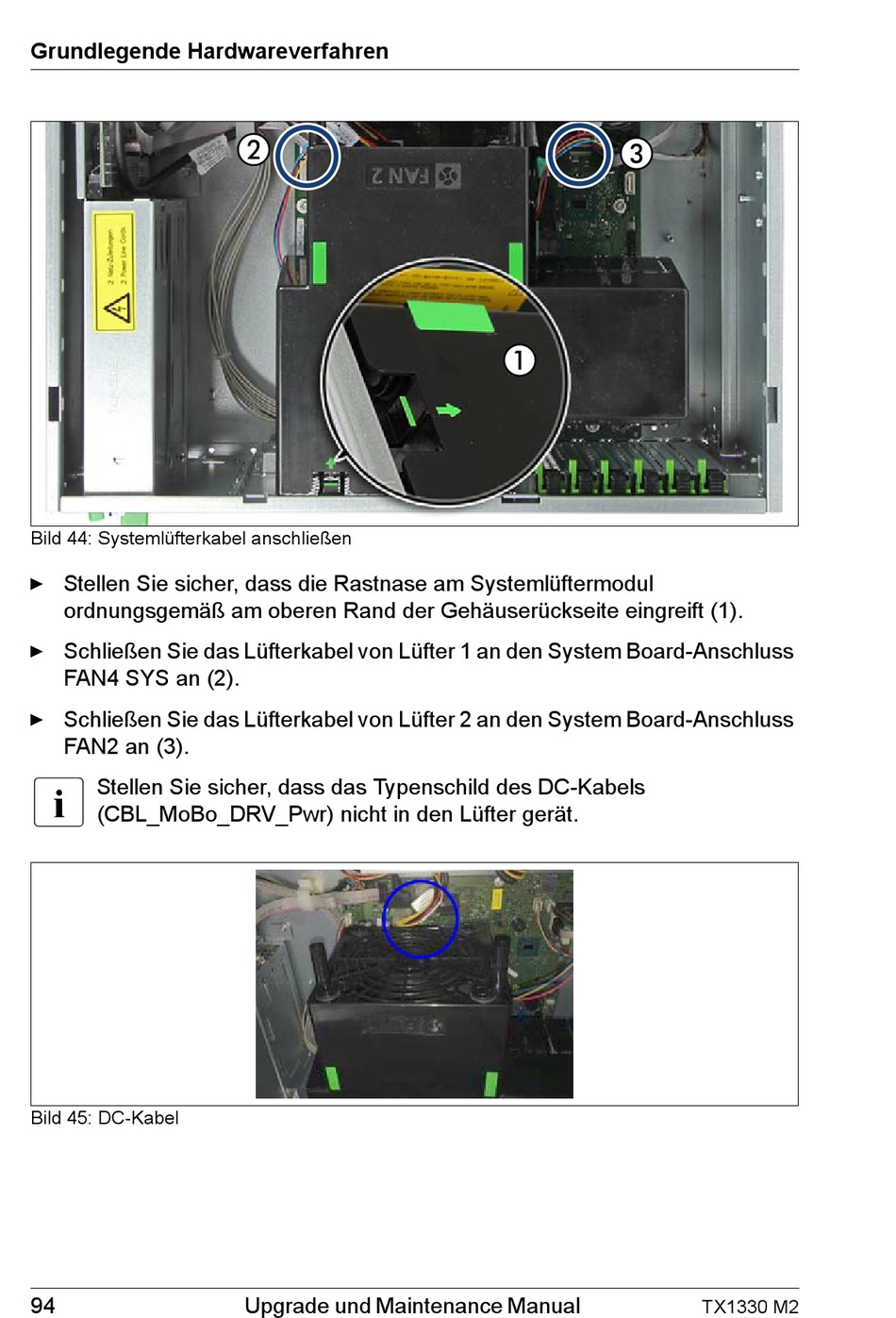

Bild 44: Systemlüfterkabel anschließen
Ê Stellen Sie sicher, dass die Rastnase am Systemlüftermodul
ordnungsgemäß am oberen Rand der Gehäuserückseite eingreift (1).
Ê Schließen Sie das Lüfterkabel von Lüfter 1 an den System Board-Anschluss
FAN4 SYS an (2).
Ê Schließen Sie das Lüfterkabel von Lüfter 2 an den System Board-Anschluss
FAN2 an (3).
I
Stellen Sie sicher, dass das Typenschild des DC-Kabels
(CBL_MoBo_DRV_Pwr) nicht in den Lüfter gerät.
Bild 45: DC-Kabel
