Grundlegende Hardwareverfahren

Frontblende entfernen

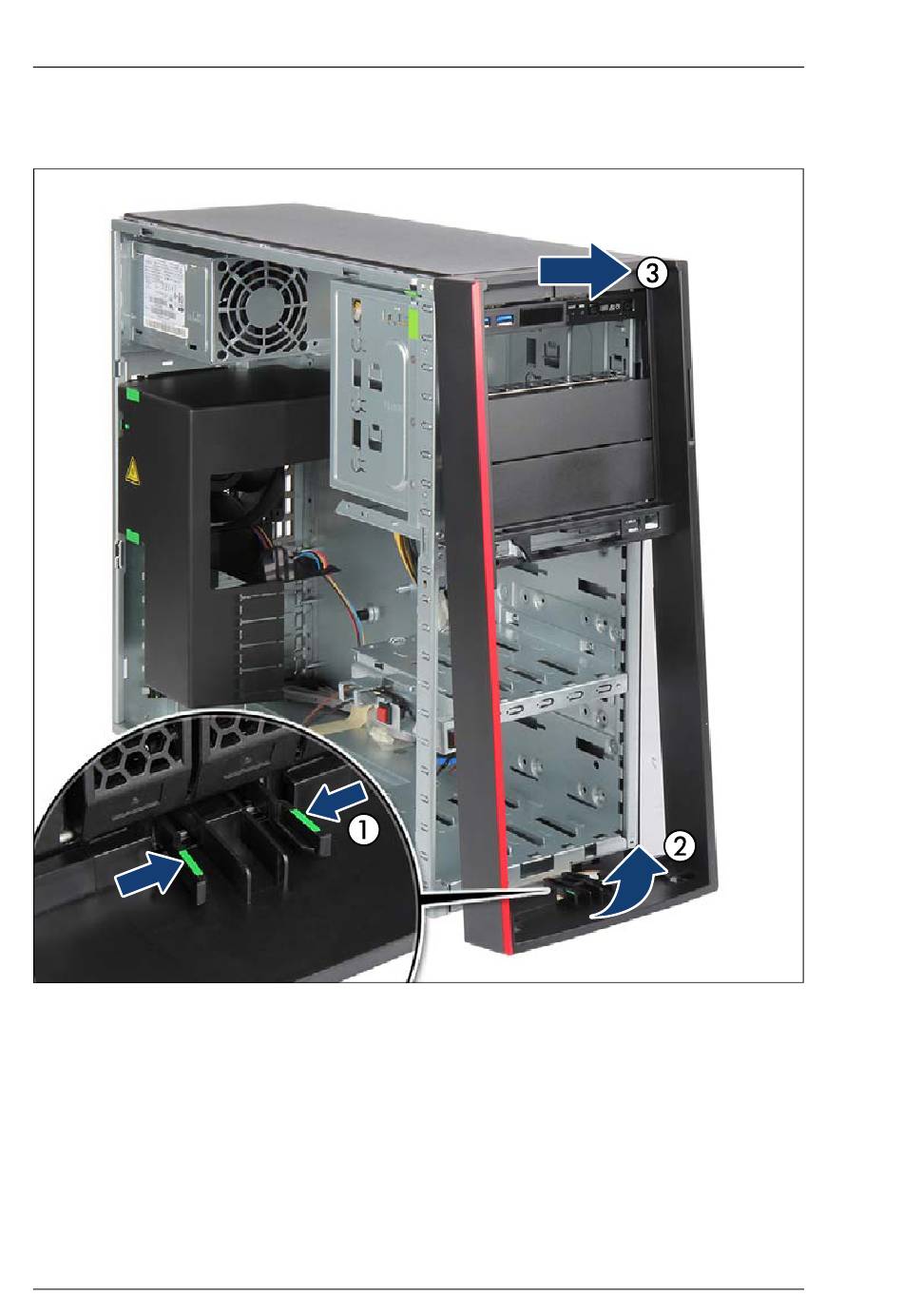

Bild 19: Blende entfernen (Tower-Server)

Ê Um die Frontblende zu entfernen, drücken Sie die Verriegelungshaken

zusammen und ziehen Sie die Blende gleichzeitig leicht nach außen (1,

siehe Lupenansicht).

Ê Klappen Sie die Unterseite der Frontblende vorsichtig nach außen (2).

Ê Hacken Sie die Seitenabdeckung aus und entfernen Sie sie (3).
