Cpu Ausbauen - Fujitsu PRIMERGY TX1330 M2 Handbuch

Prozessor (CPU)
Ê Lösen Sie die vier unverlierbaren Schrauben des Kühlkörpers über Kreuz
(1-4).
Ê Bewegen Sie den Kühlkörper leicht hin und her, um ihn von der CPU zu
lösen.
I
Dies ist womöglich aufgrund der Haftwirkung der Wärmeleitpaste
zwischen dem Kühlkörper und der CPU erforderlich.
V
ACHTUNG!
Achten Sie besonders darauf, dass Sie keine System Board-
Komponenten um den CPU-Sockel beschädigen.
Ê Heben Sie den Kühlkörper aus dem Gehäuse.
Ê Entfernen Sie mit einem fusselfreien Tuch gründlich die Überreste der
Wärmeleitpaste von der Auflagefläche des Kühlkörpers und der CPU.

11.2.3 CPU ausbauen

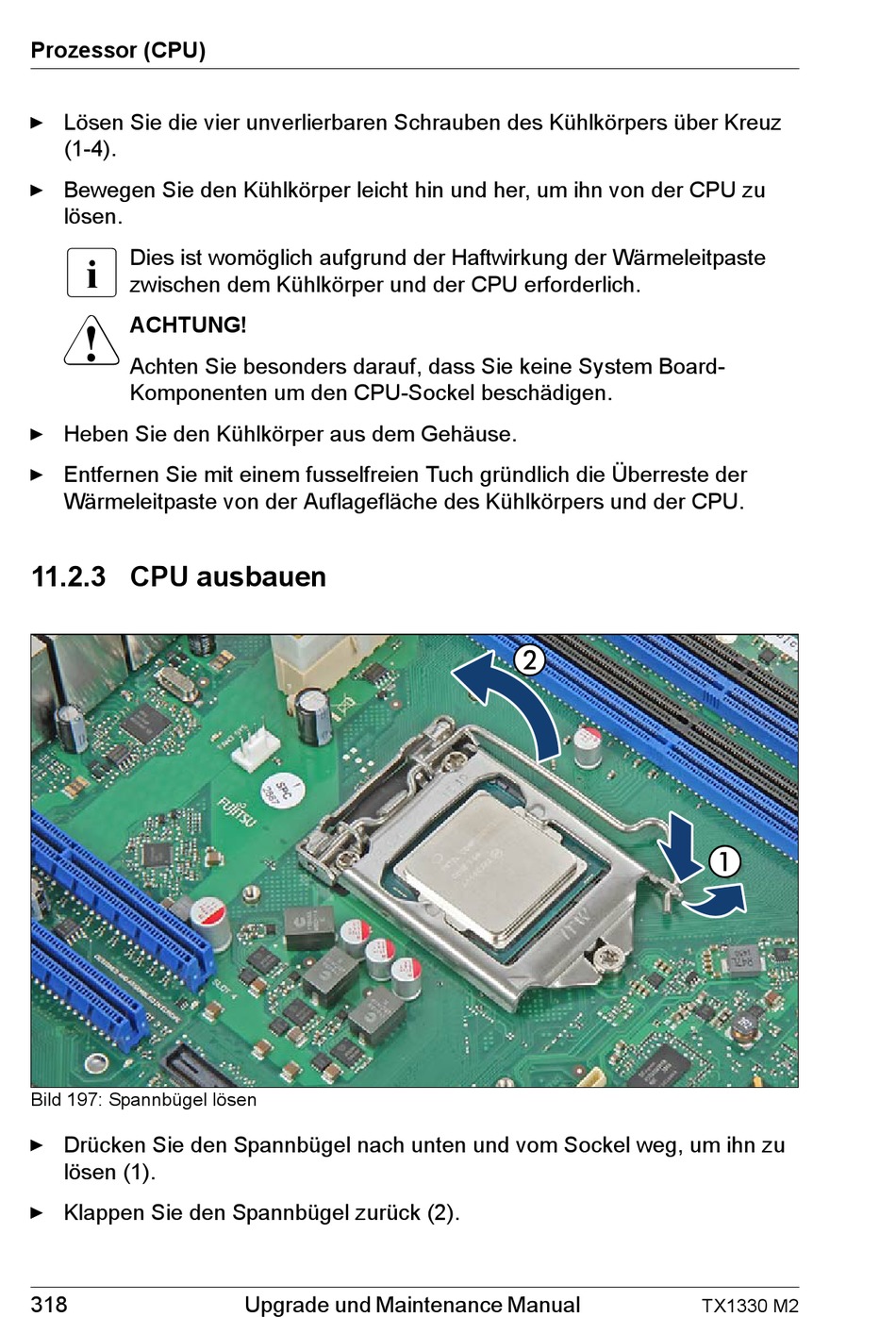

Bild 197: Spannbügel lösen
Ê Drücken Sie den Spannbügel nach unten und vom Sockel weg, um ihn zu
lösen (1).
Ê Klappen Sie den Spannbügel zurück (2).
318 Upgrade und Maintenance Manual
TX1330 M2
