Neue Hdd-/Ssd-Backplane Einbauen; Abschließende Schritte - Fujitsu PRIMERGY TX1330 M2 Handbuch

Festplattenlaufwerke (HDDs) und Solid-State-Laufwerke (SSDs)
7.4.4.3

Neue HDD-/SSD-Backplane einbauen

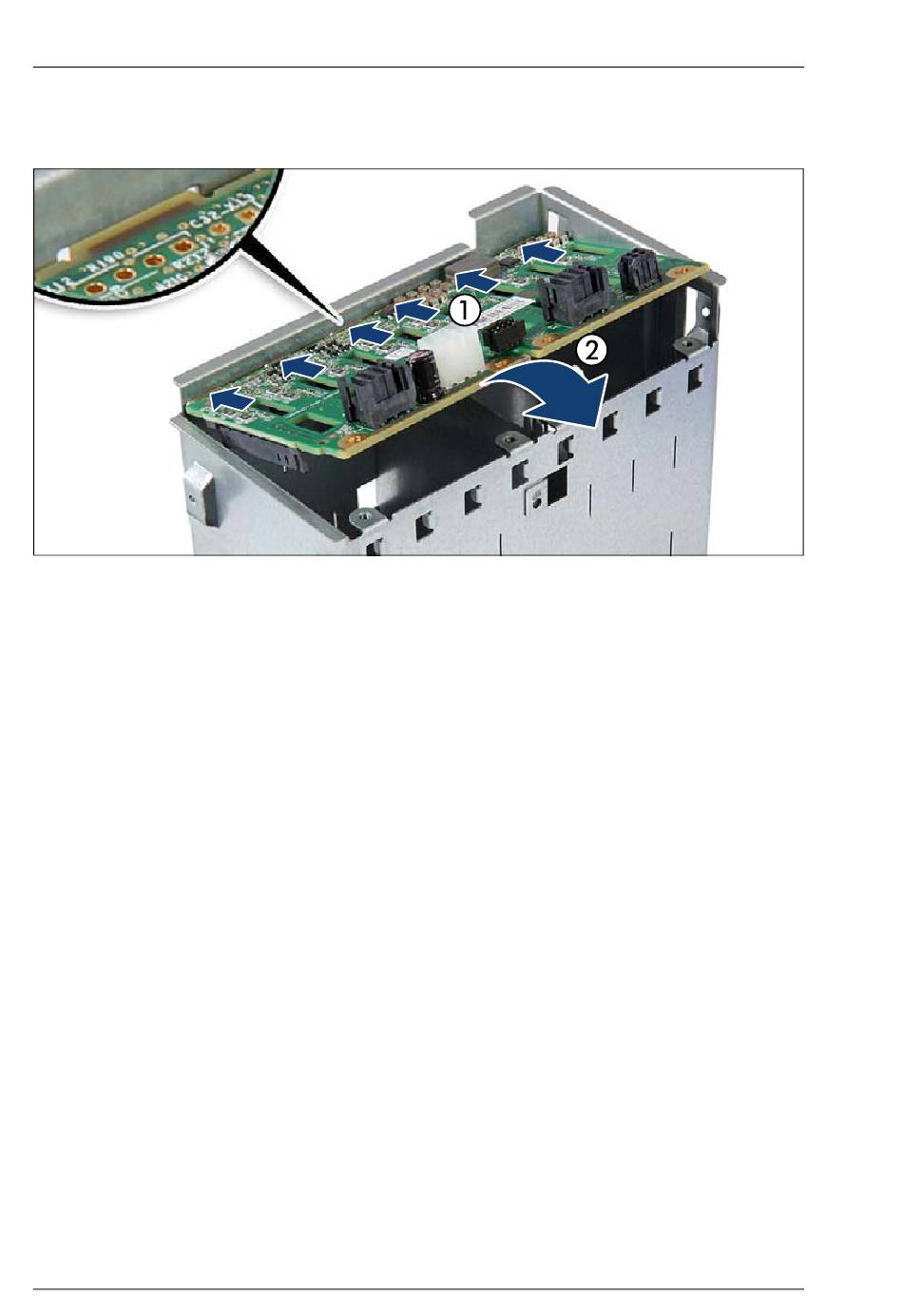

Bild 144: HDD-/SSD-Backplane einbauen
Ê Setzen Sie die HDD-/SSD-Backplane leicht geneigt in die sechs
Aussparungen in der HDD-Erweiterungsbox (1).
Ê Klappen Sie die HDD-/SSD-Backplane nach unten (2).
Ê Befestigen Sie die HDD-/SSD-Backplane mit vier Schrauben (siehe Bild
142).
Ê Bauen Sie die 8x 2,5-Zoll-HDD-Erweiterungsbox ein wie in Abschnitt
"8x 2,5-Zoll-HDD-Erweiterungsbox einbauen" auf Seite 233
7.4.4.4 Abschließende Schritte
"Server schließen" auf Seite 75
Ê
Ê Bauen Sie alle HDDs wieder in ihre ursprünglichen Einbauplätze in der
HDD-Erweiterungsbox ein wie in Abschnitt
einbauen" auf Seite 180
Ê Wenn Sie an einem im Rack montierten Server arbeiten:
"Server ins Rack einbauen" auf Seite 83
"Netzkabel anschließen" auf Seite 86
Ê
"Server einschalten" auf Seite 88
Ê
242
beschrieben.
Upgrade und Maintenance Manual
beschrieben.
"2,5-Zoll HDD-/SSD-Module
TX1330 M2
