4.11.4 Bedienbare Abdeckungen

4.11.4.1 Abdeckungen für bedienbare Laufwerke entfernen

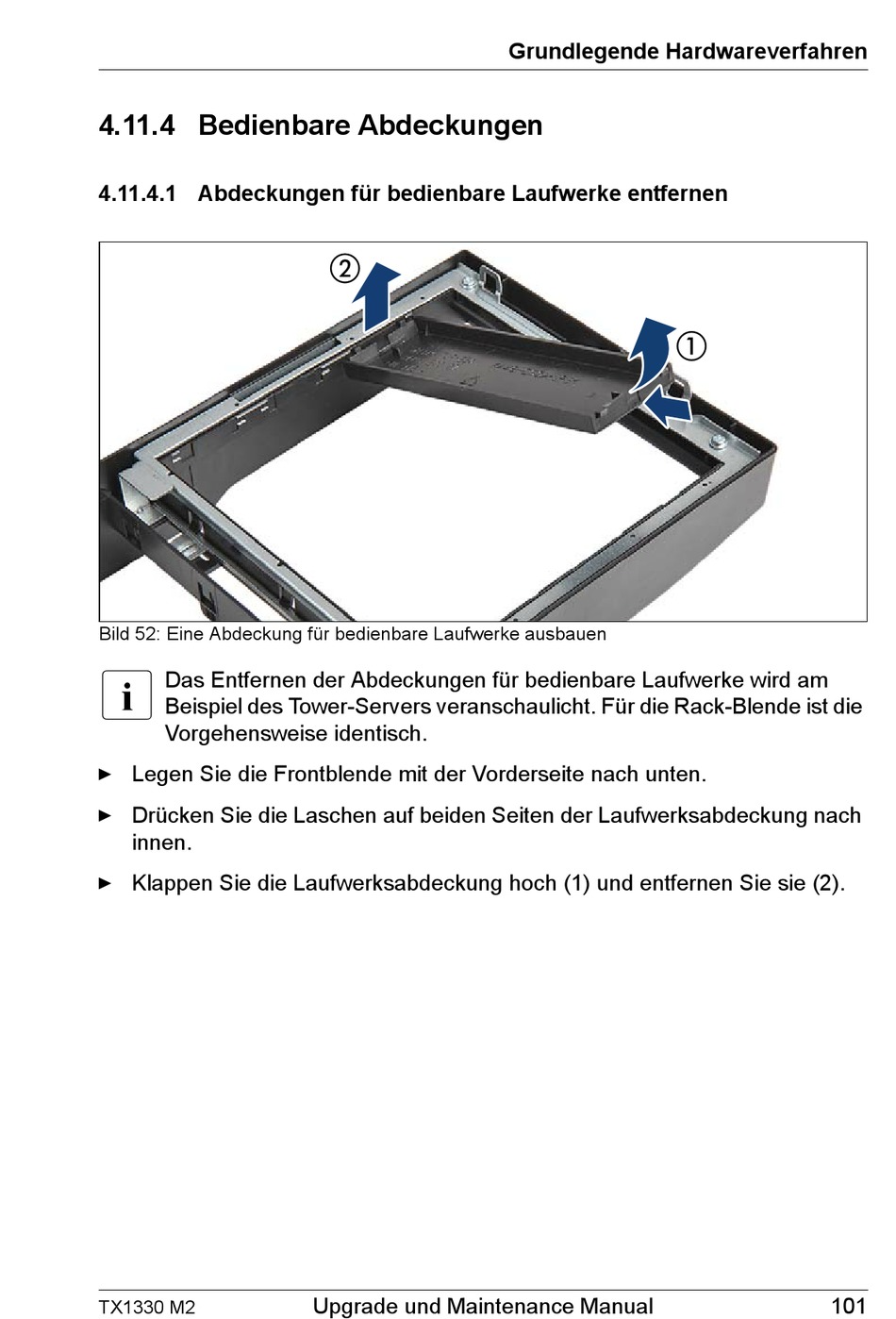

Bild 52: Eine Abdeckung für bedienbare Laufwerke ausbauen
I
Das Entfernen der Abdeckungen für bedienbare Laufwerke wird am
Beispiel des Tower-Servers veranschaulicht. Für die Rack-Blende ist die
Vorgehensweise identisch.
Ê Legen Sie die Frontblende mit der Vorderseite nach unten.
Ê Drücken Sie die Laschen auf beiden Seiten der Laufwerksabdeckung nach
innen.
Ê Klappen Sie die Laufwerksabdeckung hoch (1) und entfernen Sie sie (2).
TX1330 M2
Upgrade und Maintenance Manual
Grundlegende Hardwareverfahren
101
