Festplattenlaufwerke (HDDs) und Solid-State-Laufwerke (SSDs)
7.4.2.5

8x 2,5-Zoll-HDD-Erweiterungsbox einbauen

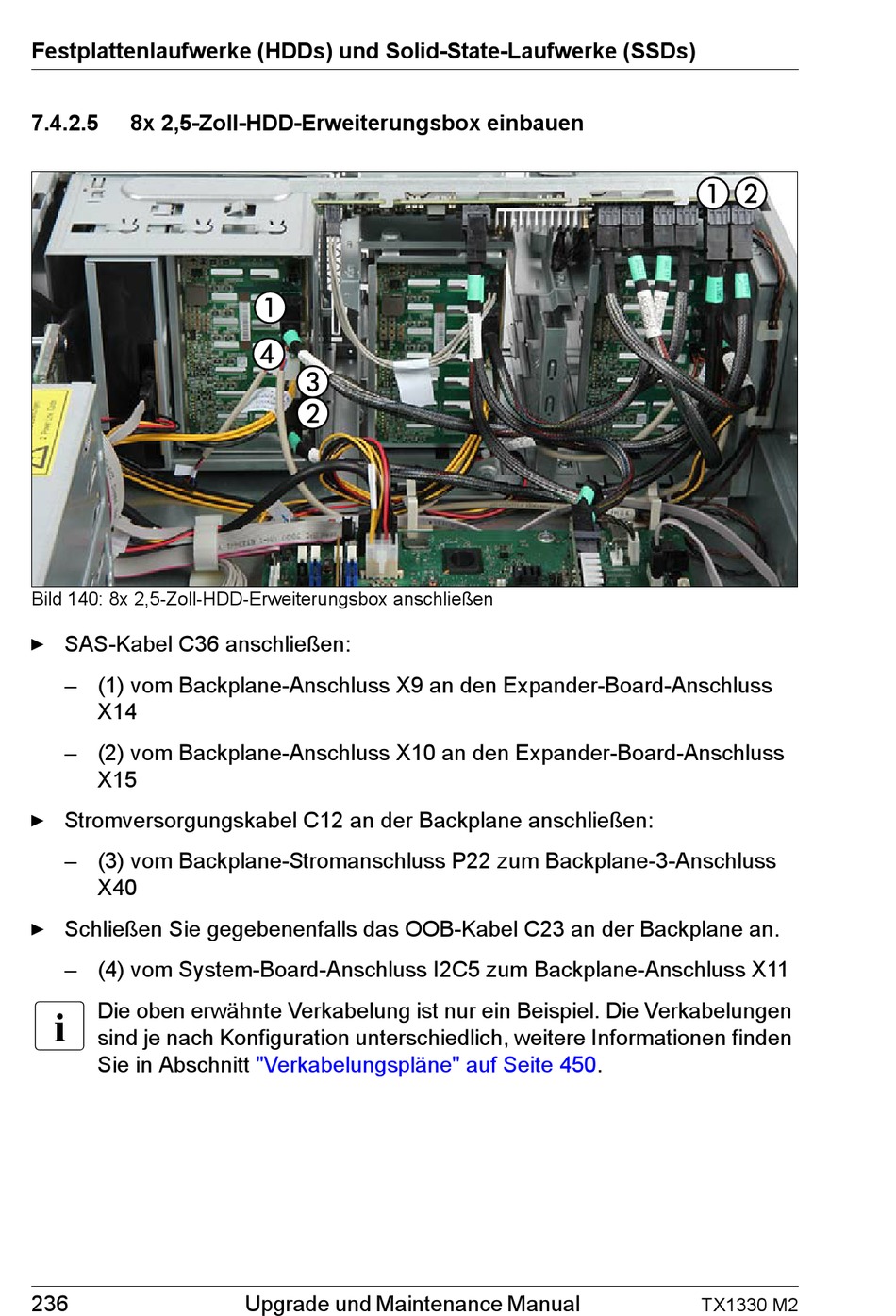

Bild 140: 8x 2,5-Zoll-HDD-Erweiterungsbox anschließen
Ê SAS-Kabel C36 anschließen:
– (1) vom Backplane-Anschluss X9 an den Expander-Board-Anschluss
X14
– (2) vom Backplane-Anschluss X10 an den Expander-Board-Anschluss
X15
Ê Stromversorgungskabel C12 an der Backplane anschließen:
– (3) vom Backplane-Stromanschluss P22 zum Backplane-3-Anschluss
X40
Ê Schließen Sie gegebenenfalls das OOB-Kabel C23 an der Backplane an.
– (4) vom System-Board-Anschluss I2C5 zum Backplane-Anschluss X11
I
Die oben erwähnte Verkabelung ist nur ein Beispiel. Die Verkabelungen
sind je nach Konfiguration unterschiedlich, weitere Informationen finden
Sie in Abschnitt
236
"Verkabelungspläne" auf Seite
Upgrade und Maintenance Manual
450.
TX1330 M2
