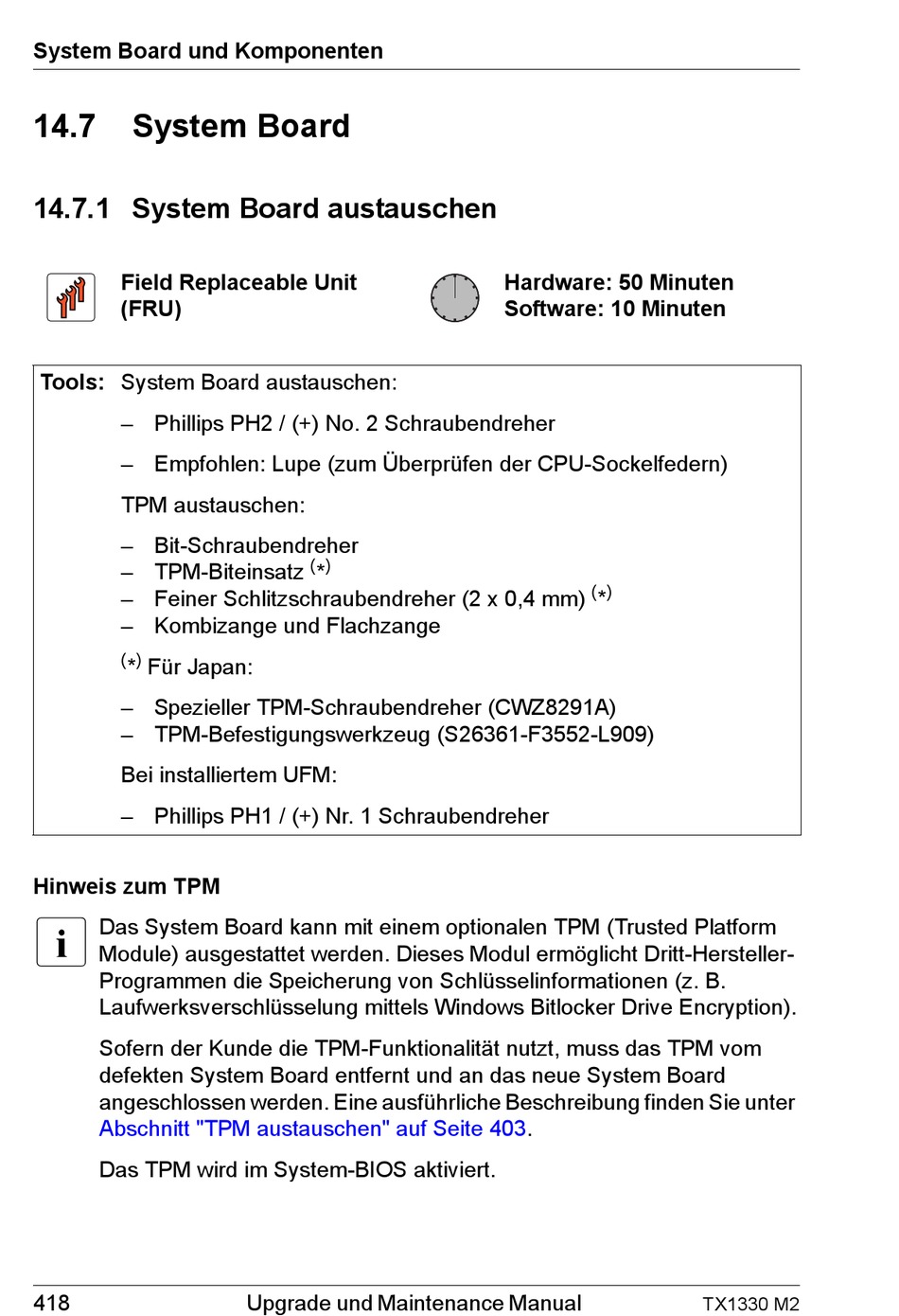

System Board; System Board Austauschen - Fujitsu PRIMERGY TX1330 M2 Handbuch

System Board und Komponenten
14.7

System Board

14.7.1 System Board austauschen

Field Replaceable Unit
(FRU)
Tools: System Board austauschen:
– Phillips PH2 / (+) No. 2 Schraubendreher
– Empfohlen: Lupe (zum Überprüfen der CPU-Sockelfedern)
TPM austauschen:
– Bit-Schraubendreher
– TPM-Biteinsatz
– Feiner Schlitzschraubendreher (2 x 0,4 mm)
– Kombizange und Flachzange
( )
* Für Japan:
– Spezieller TPM-Schraubendreher (CWZ8291A)
– TPM-Befestigungswerkzeug (S26361-F3552-L909)
Bei installiertem UFM:
– Phillips PH1 / (+) Nr. 1 Schraubendreher
Hinweis zum TPM
I
Das System Board kann mit einem optionalen TPM (Trusted Platform
Module) ausgestattet werden. Dieses Modul ermöglicht Dritt-Hersteller-
Programmen die Speicherung von Schlüsselinformationen (z. B.
Laufwerksverschlüsselung mittels Windows Bitlocker Drive Encryption).
Sofern der Kunde die TPM-Funktionalität nutzt, muss das TPM vom
defekten System Board entfernt und an das neue System Board
angeschlossen werden. Eine ausführliche Beschreibung finden Sie unter
Abschnitt "TPM austauschen" auf Seite
Das TPM wird im System-BIOS aktiviert.
418
( )
*
Upgrade und Maintenance Manual
Hardware: 50 Minuten
Software: 10 Minuten
( )
*
403.
TX1330 M2
