Grundlegende Hardwareverfahren
– Der Server wiegt mehr als 50 kg.
– Der Server wiegt mehr als 21 kg und soll in einer Höhe von mehr als
25 U eingebaut werden.
Beim Einsatz einer Hebevorrichtung muss das Wartungspersonal diese
Schritte zum Anbringen durchführen.
I
Die Handbücher zum Rack-Schrank enthalten detaillierte Informationen
zu anderen Trägersystemen.
Ê Montieren Sie, falls erforderlich, die Rack-Befestigungswinkel und das
Rack-System im Rack wie in der Montageanleitung "Rack Mounting Kit -
RMK-F2 Drop-In" beschrieben.
I
Das gedruckte Poster ist im Lieferumfang des Rack-Montage-Kits
enthalten.

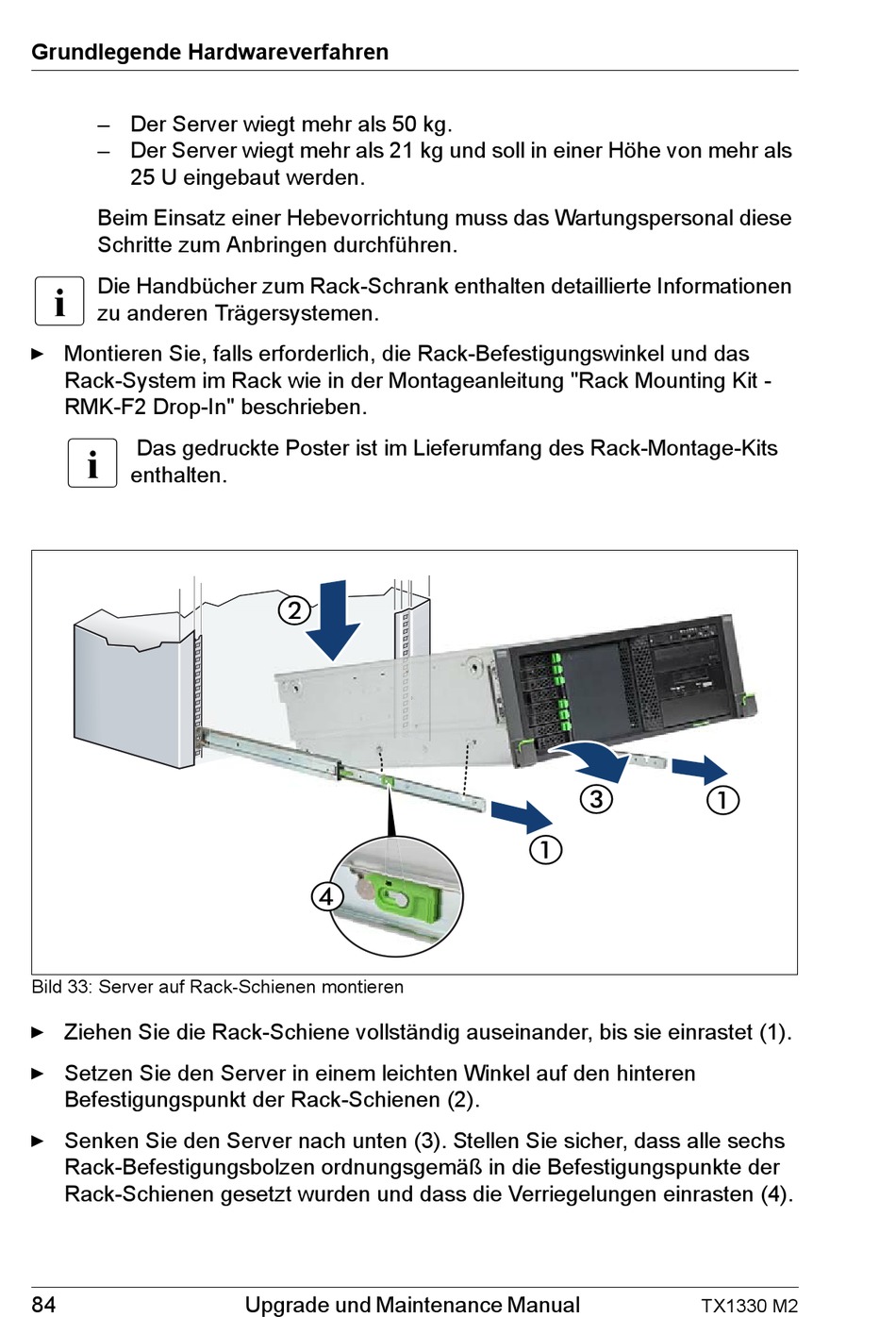

Bild 33: Server auf Rack-Schienen montieren
Ê Ziehen Sie die Rack-Schiene vollständig auseinander, bis sie einrastet (1).
Ê Setzen Sie den Server in einem leichten Winkel auf den hinteren
Befestigungspunkt der Rack-Schienen (2).
Ê Senken Sie den Server nach unten (3). Stellen Sie sicher, dass alle sechs
Rack-Befestigungsbolzen ordnungsgemäß in die Befestigungspunkte der
Rack-Schienen gesetzt wurden und dass die Verriegelungen einrasten (4).
