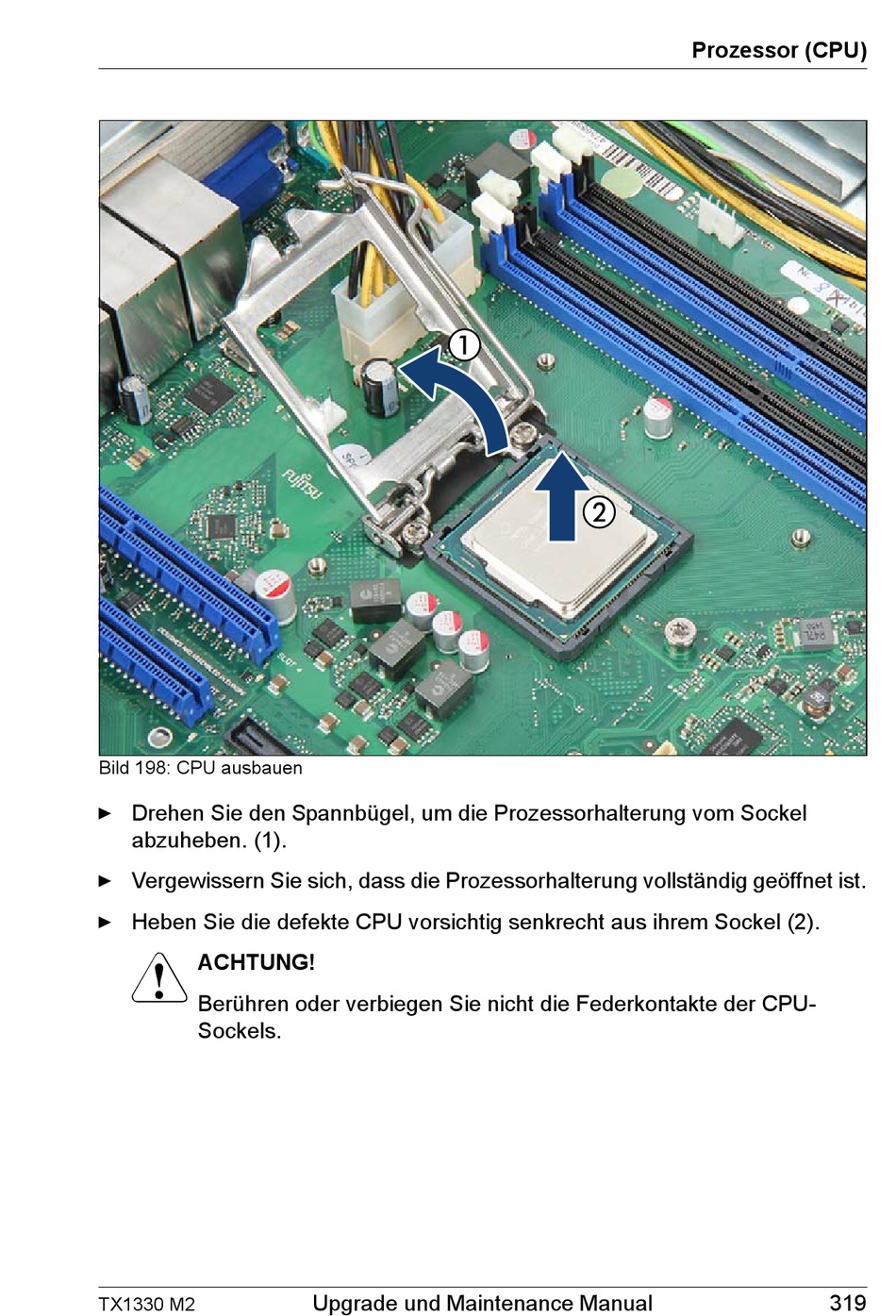

Bild 198: CPU ausbauen

Ê Drehen Sie den Spannbügel, um die Prozessorhalterung vom Sockel

abzuheben. (1).

Ê Vergewissern Sie sich, dass die Prozessorhalterung vollständig geöffnet ist.

Ê Heben Sie die defekte CPU vorsichtig senkrecht aus ihrem Sockel (2).

Berühren oder verbiegen Sie nicht die Federkontakte der CPU-

Upgrade und Maintenance Manual

Prozessor (CPU)
