11.2.6 CPU-Kühlkörper einbauen

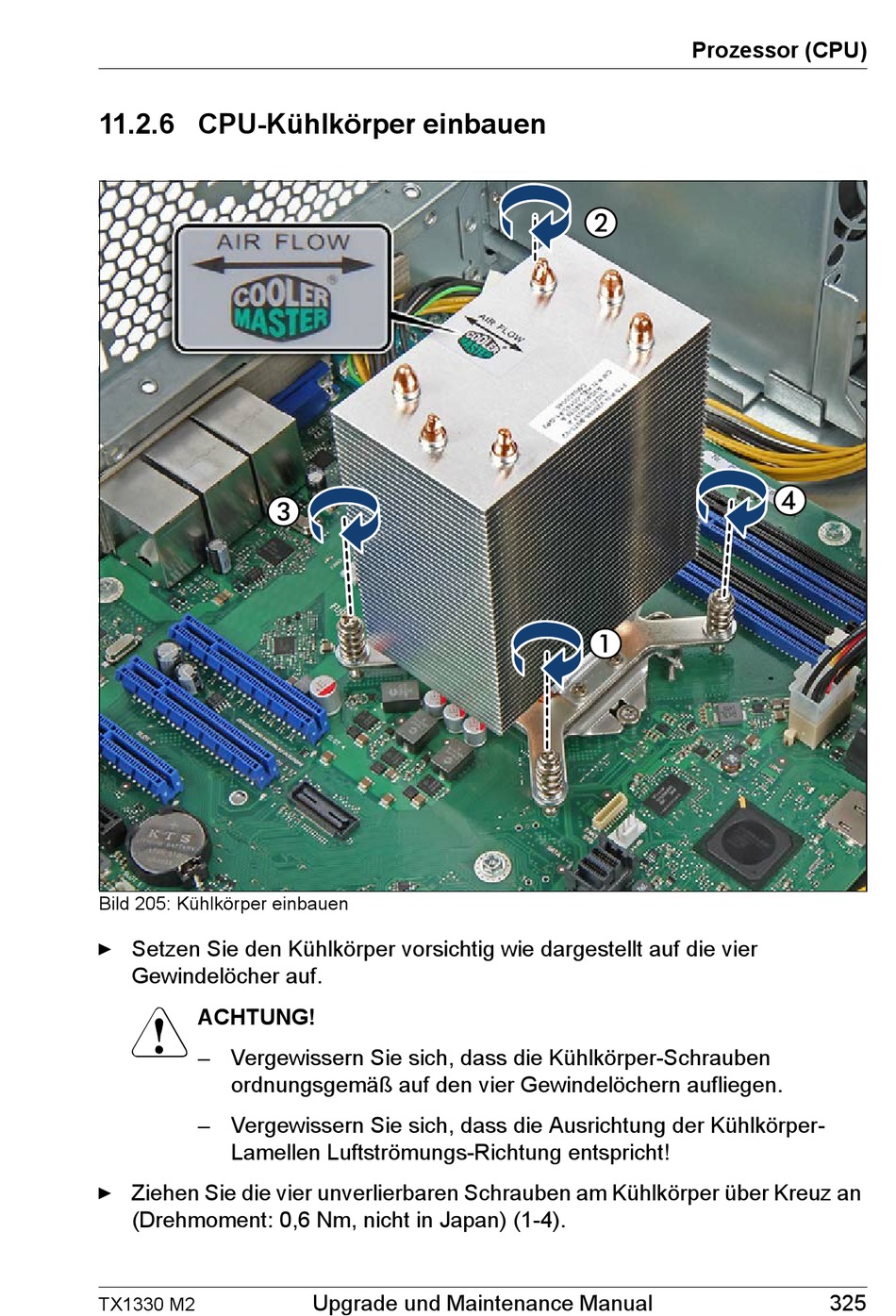

Bild 205: Kühlkörper einbauen
Ê Setzen Sie den Kühlkörper vorsichtig wie dargestellt auf die vier
Gewindelöcher auf.
V
ACHTUNG!
– Vergewissern Sie sich, dass die Kühlkörper-Schrauben
ordnungsgemäß auf den vier Gewindelöchern aufliegen.
– Vergewissern Sie sich, dass die Ausrichtung der Kühlkörper-
Lamellen Luftströmungs-Richtung entspricht!
Ê Ziehen Sie die vier unverlierbaren Schrauben am Kühlkörper über Kreuz an
(Drehmoment: 0,6 Nm, nicht in Japan) (1-4).
TX1330 M2
Upgrade und Maintenance Manual
Prozessor (CPU)
325
