Defekte Hdd-Backplane Ausbauen - Fujitsu PRIMERGY TX1330 M2 Handbuch

Festplattenlaufwerke (HDDs) und Solid-State-Laufwerke (SSDs)
Ê Entfernen Sie alle HDD-Module aus der HDD-Erweiterungsbox wie in
Abschnitt "3,5-Zoll-HDD-Module ausbauen" auf Seite 212
Ê Wenn Sie an einem im Rack montierten Server arbeiten:
"Server aus dem Rack ziehen bzw. entfernen" auf Seite 61
"Server öffnen" auf Seite 64
Ê
7.4.7.2

Defekte HDD-Backplane ausbauen

Ê Entriegeln Sie die 4x 3,5-Zoll-HDD-Erweiterungsbox und ziehen Sie sie
vorsichtig aus den Einbauplätzen heraus wie in Abschnitt
Erweiterungsbox ausbauen" auf Seite 247

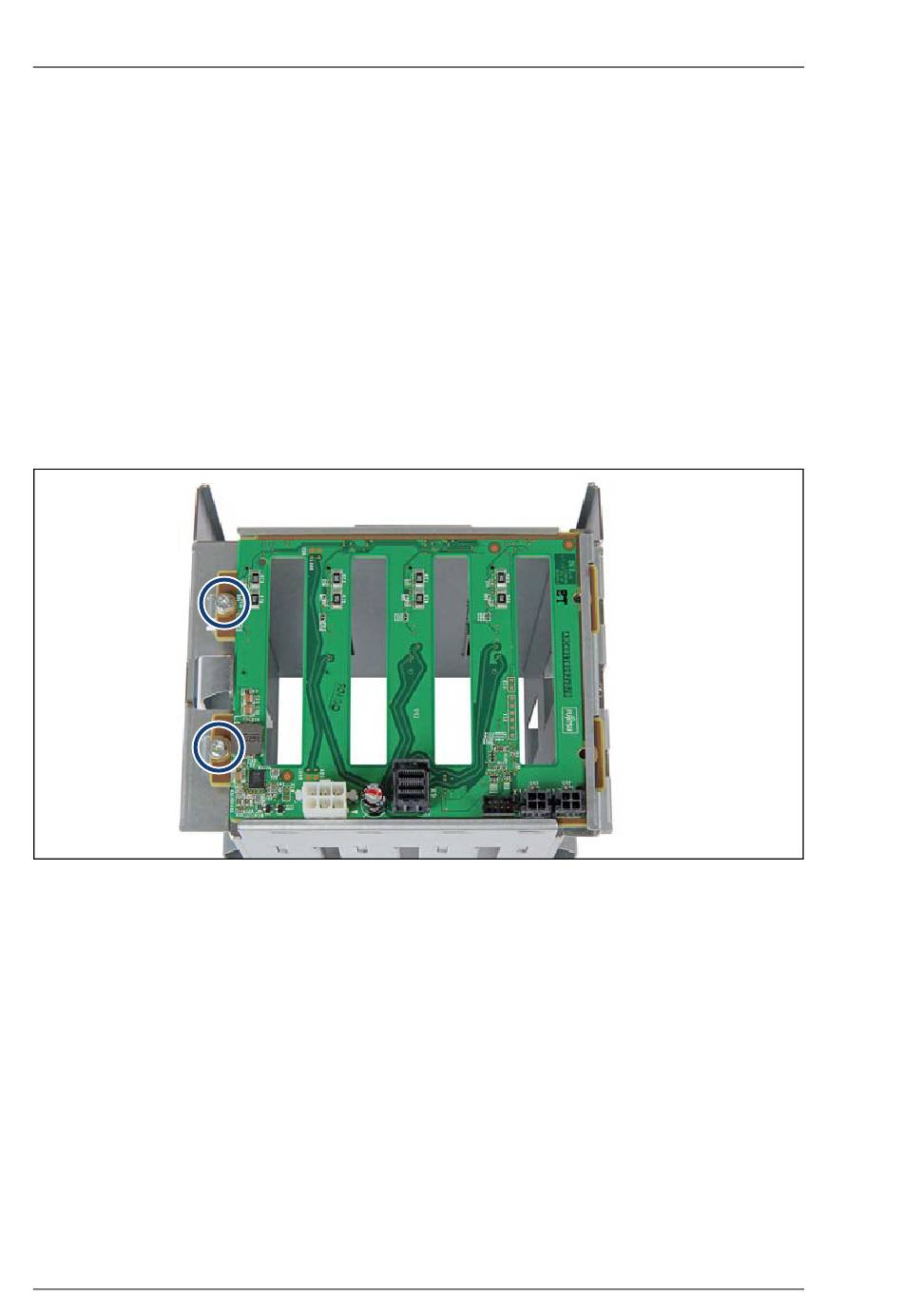

Bild 149: HDD-Backplane ausbauen (A)
Ê Entfernen Sie die beiden Schrauben (siehe Kreise).
250 Upgrade und Maintenance Manual
beschrieben.
"4x 3,5-Zoll-HDD-
beschrieben.
TX1330 M2
