12.5.2.2 Multibay-Box ausbauen

Ê Ziehen Sie alle Kabel vom Slimline-ODD ab.

Ê Ziehen Sie das LSD-Kabel vom System Board-Anschluss SMB 1 ab.

Ê Lösen Sie die Verriegelung des bedienbaren Laufwerks wie in Abschnitt

"Verriegelung der bedienbaren Laufwerke öffnen" auf Seite 95

beschrieben.

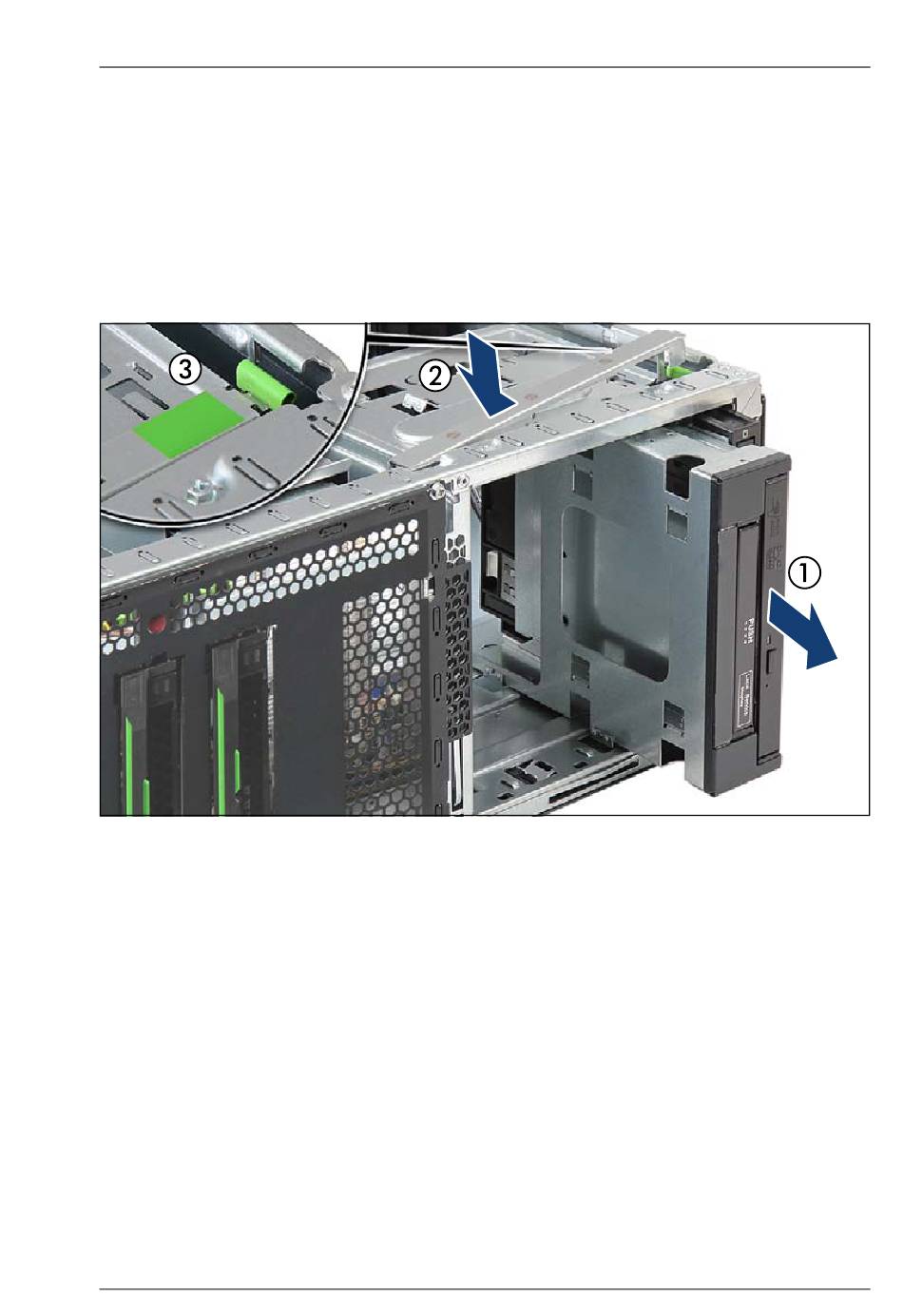

Bild 224: Multibay-Box ausbauen

Ê Ziehen Sie die Multibay-Box vorsichtig aus dem Einbauplatz (1).

Ê Schließen Sie die Verriegelung (2), bis sie einrastet (3).
