8.2.3 Systemlüfter einbauen
8.2.3.1 Neuen Systemlüfter einbauen
Ê Führen Sie den Systemlüfter in die Lufthaube ein.
I
Achten Sie auf die Einbaurichtung. Das Etikett aller Systemlüfter
muss nach hinten zeigen (siehe Abbildung 166).

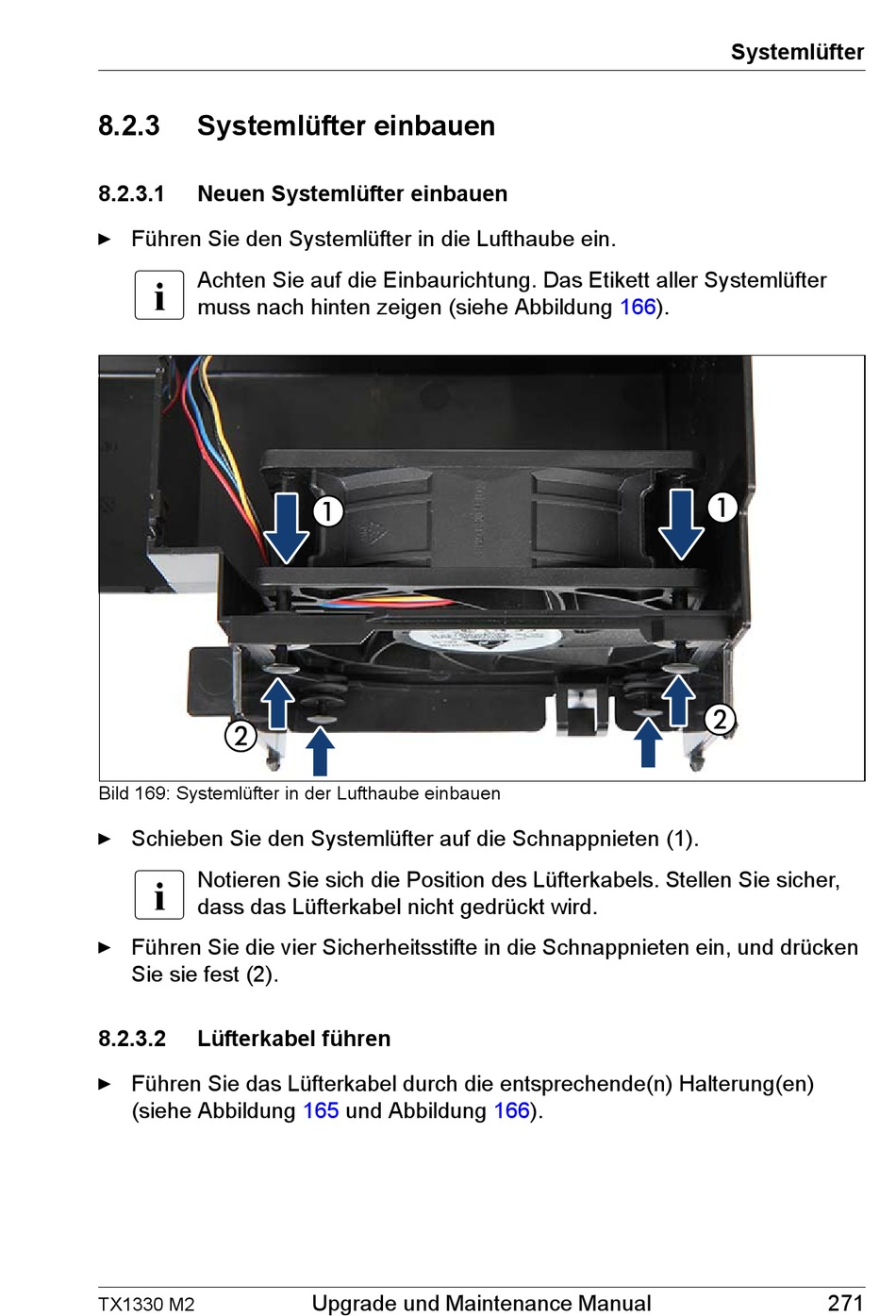

Bild 169: Systemlüfter in der Lufthaube einbauen
Ê Schieben Sie den Systemlüfter auf die Schnappnieten (1).
I
Notieren Sie sich die Position des Lüfterkabels. Stellen Sie sicher,
dass das Lüfterkabel nicht gedrückt wird.
Ê Führen Sie die vier Sicherheitsstifte in die Schnappnieten ein, und drücken
Sie sie fest (2).
8.2.3.2 Lüfterkabel führen
Ê Führen Sie das Lüfterkabel durch die entsprechende(n) Halterung(en)
(siehe Abbildung
TX1330 M2
165 und Abbildung 166).
Upgrade und Maintenance Manual
Systemlüfter
271
