12.2.4.1 RDX-Laufwerk verkabeln

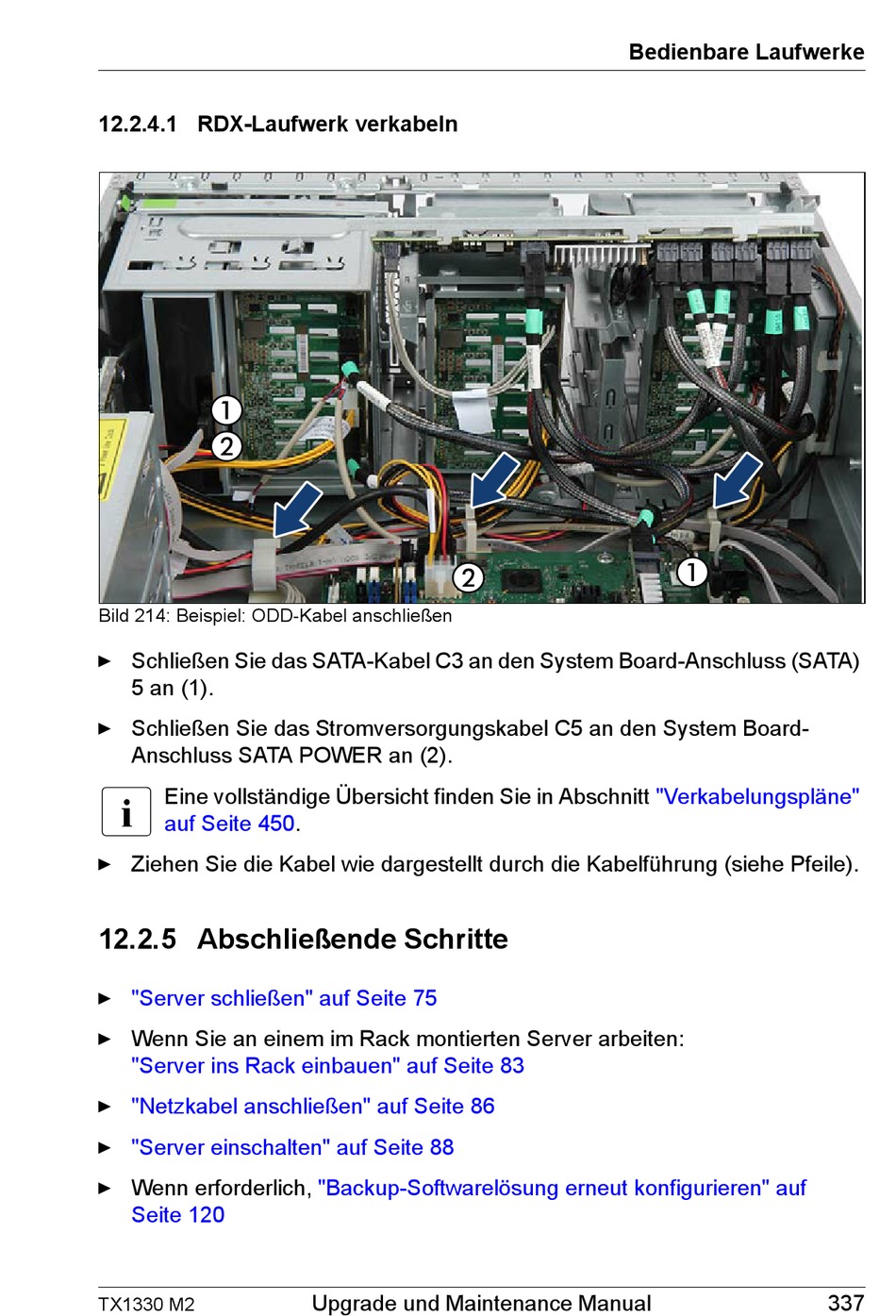

Bild 214: Beispiel: ODD-Kabel anschließen
Ê Schließen Sie das SATA-Kabel C3 an den System Board-Anschluss (SATA)
5 an (1).
Ê Schließen Sie das Stromversorgungskabel C5 an den System Board-
Anschluss SATA POWER an (2).
I
Eine vollständige Übersicht finden Sie in Abschnitt
auf Seite 450.
Ê Ziehen Sie die Kabel wie dargestellt durch die Kabelführung (siehe Pfeile).
12.2.5 Abschließende Schritte
"Server schließen" auf Seite 75
Ê
Ê Wenn Sie an einem im Rack montierten Server arbeiten:
"Server ins Rack einbauen" auf Seite 83
"Netzkabel anschließen" auf Seite 86
Ê
"Server einschalten" auf Seite 88
Ê
Ê Wenn erforderlich,
Seite 120
TX1330 M2
"Backup-Softwarelösung erneut konfigurieren" auf
Upgrade und Maintenance Manual
Bedienbare Laufwerke
"Verkabelungspläne"
337
