Festplattenlaufwerke (HDDs) und Solid-State-Laufwerke (SSDs)
Ê Falls erforderlich, schließen Sie das SAS-Kabel am Expander-Board an:
– (1) Kabel C19 vom SAS-Controller MLC1 zum SAS-Expander-Board X1
– (2) Kabel C19 vom SAS-Controller MLC2 zum SAS-Expander-Board X2
– (3) Kabel C35 vom Backplane 1-Anschluss X9 an den Expander-Board-
Anschluss X10
– (4) Kabel C35 vom Backplane 1-Anschluss X10 an den Expander-Board-
Anschluss X11
– (5) Kabel C35 vom Backplane 2-Anschluss X9 an den Expander-Board-
Anschluss X12
– (6) Kabel C35 vom Backplane 2-Anschluss X10 an den Expander-Board-
Anschluss X13
– (7) Kabel C36 vom Backplane 3-Anschluss X9 an den Expander-Board-
Anschluss X14
Ê (8) SAS-Expander-Stromversorgungskabel C34 vom Backplane 2-
Anschluss X17 an den SAS-Expander-Board-Anschluss X3
I
Eine vollständige Übersicht finden Sie in Abschnitt
auf Seite 450.
3,5-Zoll HDD-/SSD-Konfigurationen

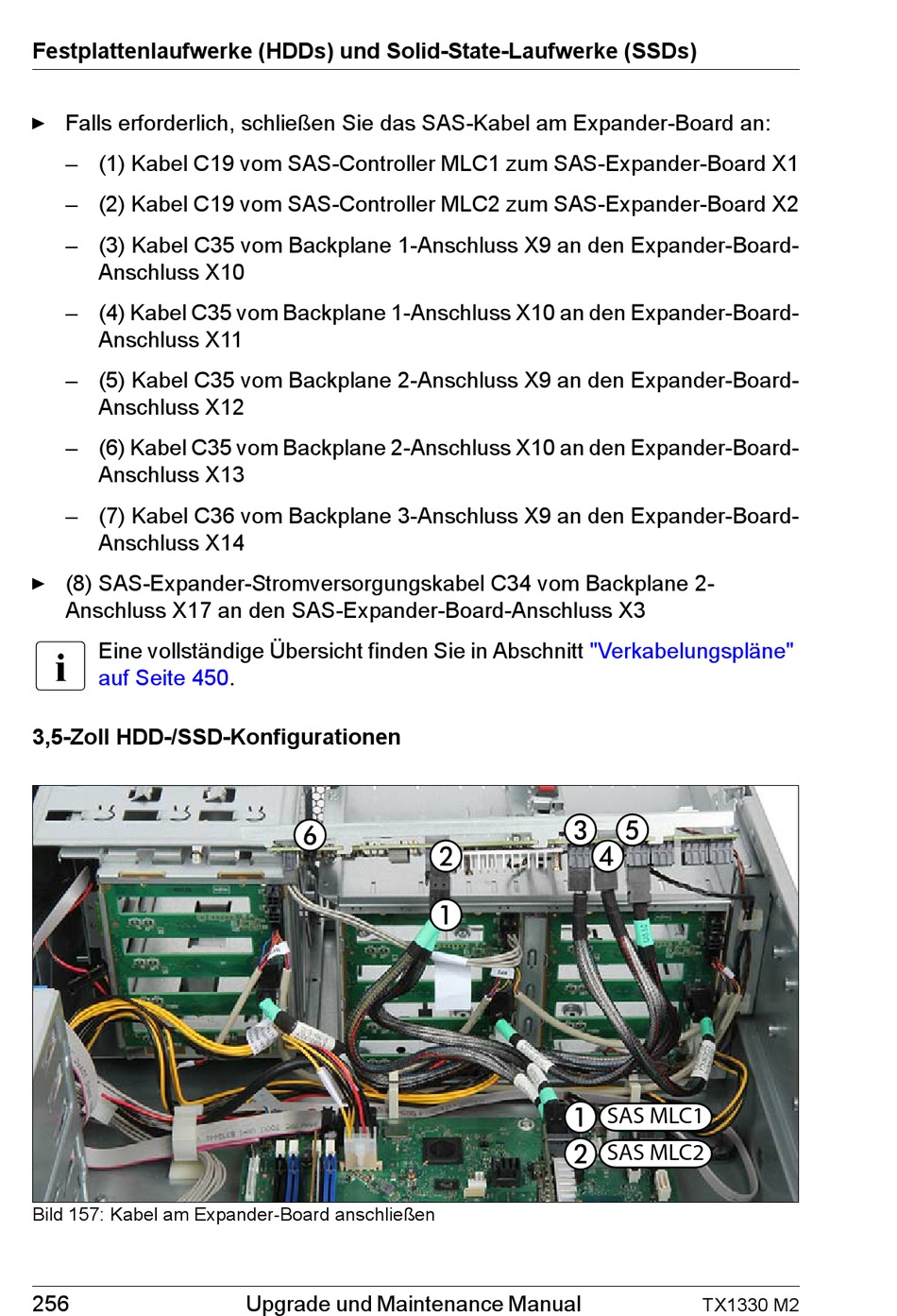

Bild 157: Kabel am Expander-Board anschließen
256 Upgrade und Maintenance Manual
"Verkabelungspläne"
SAS MLC1
SAS MLC2
TX1330 M2
