7.2.9

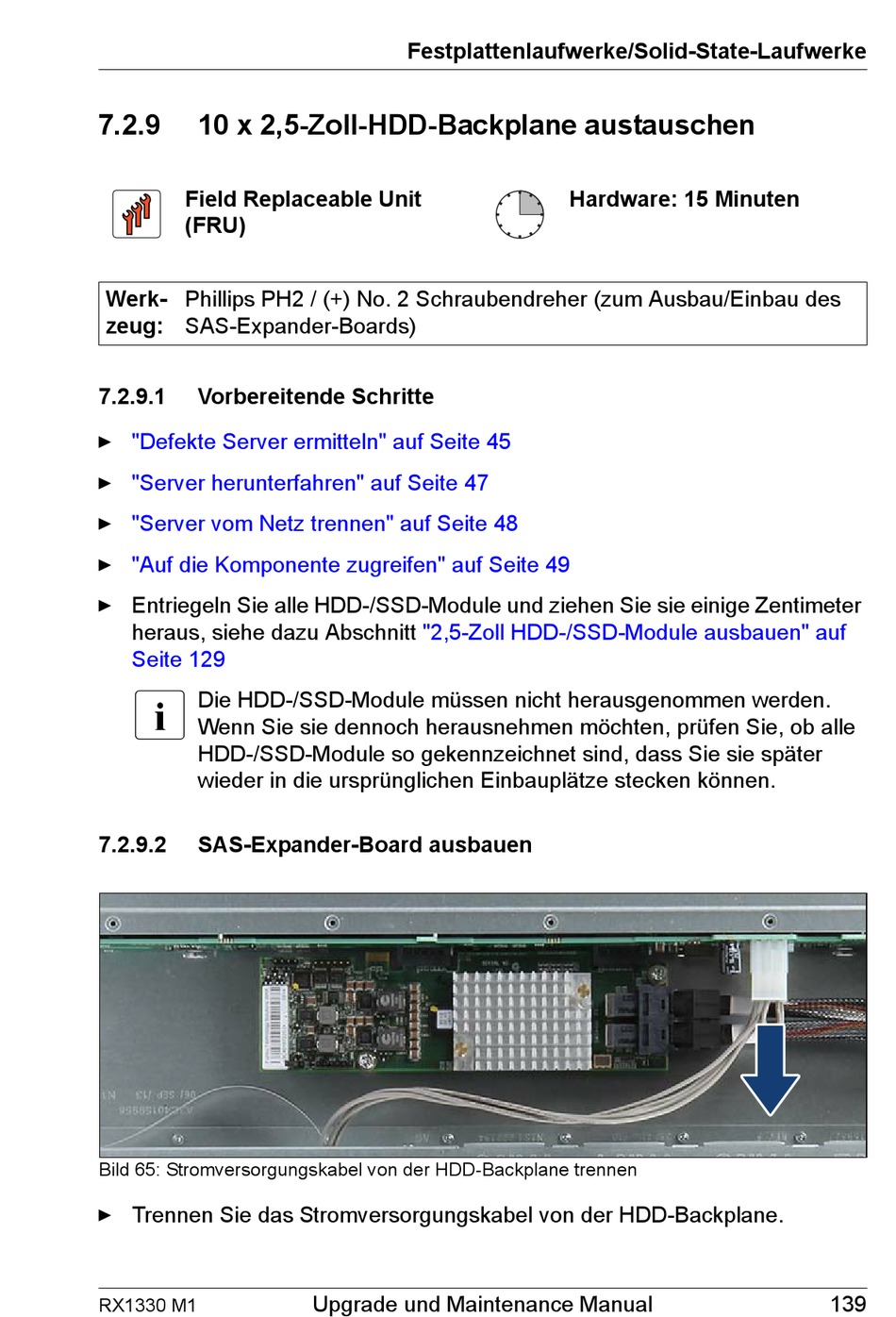

10 x 2,5-Zoll-HDD-Backplane austauschen
Field Replaceable Unit
(FRU)
Werk-
Phillips PH2 / (+) No. 2 Schraubendreher (zum Ausbau/Einbau des
zeug:
SAS-Expander-Boards)
7.2.9.1
Vorbereitende Schritte
"Defekte Server ermitteln" auf Seite 45
Ê
"Server herunterfahren" auf Seite 47
Ê
"Server vom Netz trennen" auf Seite 48
Ê
"Auf die Komponente zugreifen" auf Seite 49
Ê
Ê Entriegeln Sie alle HDD-/SSD-Module und ziehen Sie sie einige Zentimeter
heraus, siehe dazu Abschnitt
Seite 129
I
Die HDD-/SSD-Module müssen nicht herausgenommen werden.
Wenn Sie sie dennoch herausnehmen möchten, prüfen Sie, ob alle
HDD-/SSD-Module so gekennzeichnet sind, dass Sie sie später
wieder in die ursprünglichen Einbauplätze stecken können.
7.2.9.2
SAS-Expander-Board ausbauen
Bild 65: Stromversorgungskabel von der HDD-Backplane trennen
Ê Trennen Sie das Stromversorgungskabel von der HDD-Backplane.
RX1330 M1
Festplattenlaufwerke/Solid-State-Laufwerke
"2,5-Zoll HDD-/SSD-Module ausbauen" auf
Upgrade und Maintenance Manual
Hardware: 15 Minuten
139
