Festplattenlaufwerke (HDDs) und Solid-State-Laufwerke (SSDs)

7.2.10.4 Eine 2,5-Zoll HDD-/SSD-SAS-Backplane einbauen

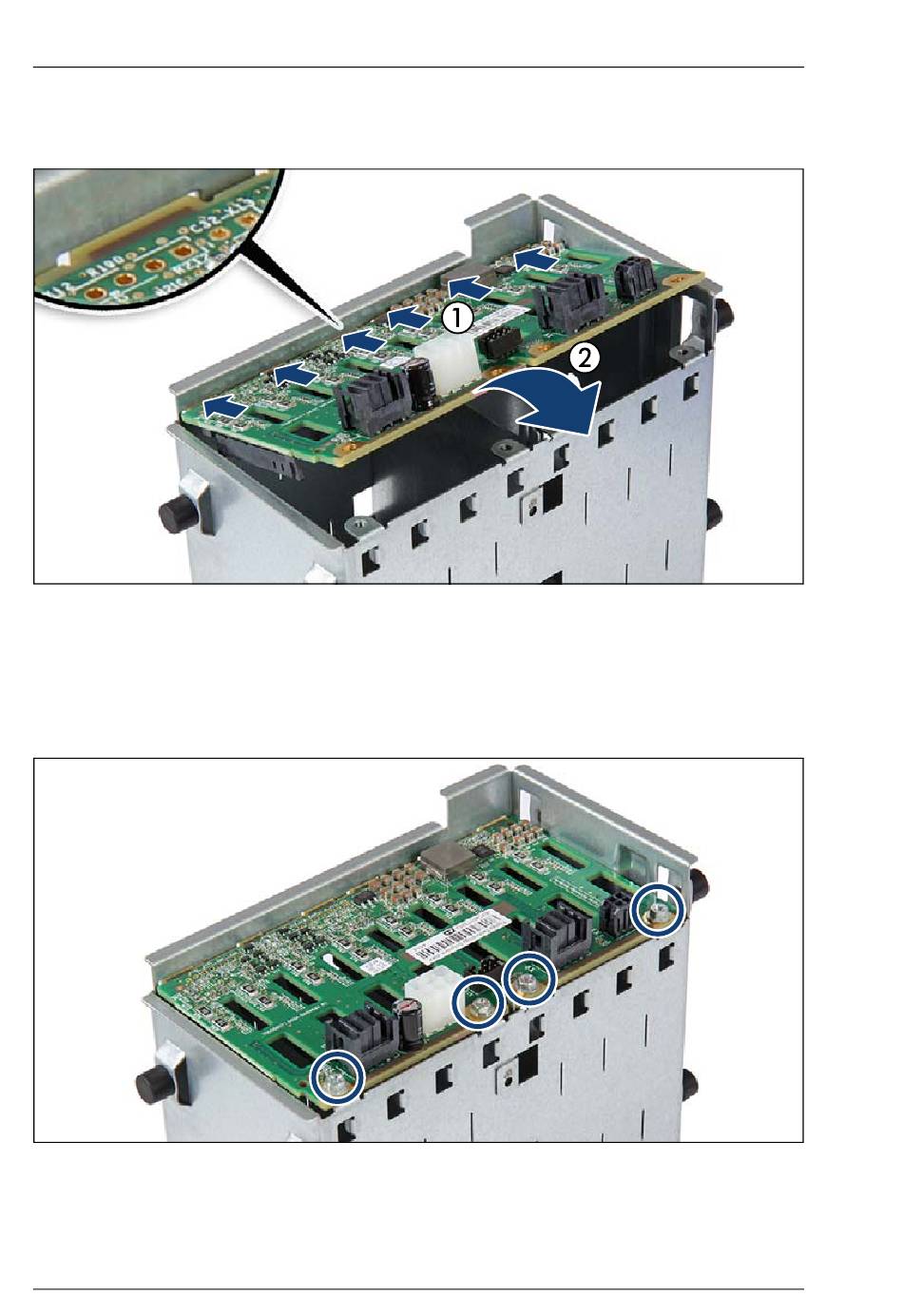

Bild 99: 2,5-Zoll HDD-/SSD-SAS-Backplane einbauen (A)
Ê Setzen Sie die neue 2,5-Zoll-HDD-SAS-Backplane leicht geneigt in die
sechs Aussparungen im HDD-Käfig (1).
Ê Klappen Sie die 2,5-Zoll HDD-SAS-Backplane herunter (2).
Bild 100: 2,5-Zoll HDD-/SSD-SAS-Backplane einbauen (B)
Ê Befestigen Sie die 2,5-Zoll HDD-SAS-Backplane mit vier M3 x 4,5 mm
Schrauben in dem HDD-Käfig (siehe Kreise).
