Grundlegende Hardwareverfahren
Ê Drehen Sie den Schlüssel gegen den Uhrzeigersinn, um die Front- und
Seitenblenden entriegeln (1).
Ê Entfernen Sie den Schlüssel von der Serverfrontseite (2) und bewahren Sie
ihn zur späteren Verwendung auf.
4.5.2.2

Seitenabdeckung entfernen

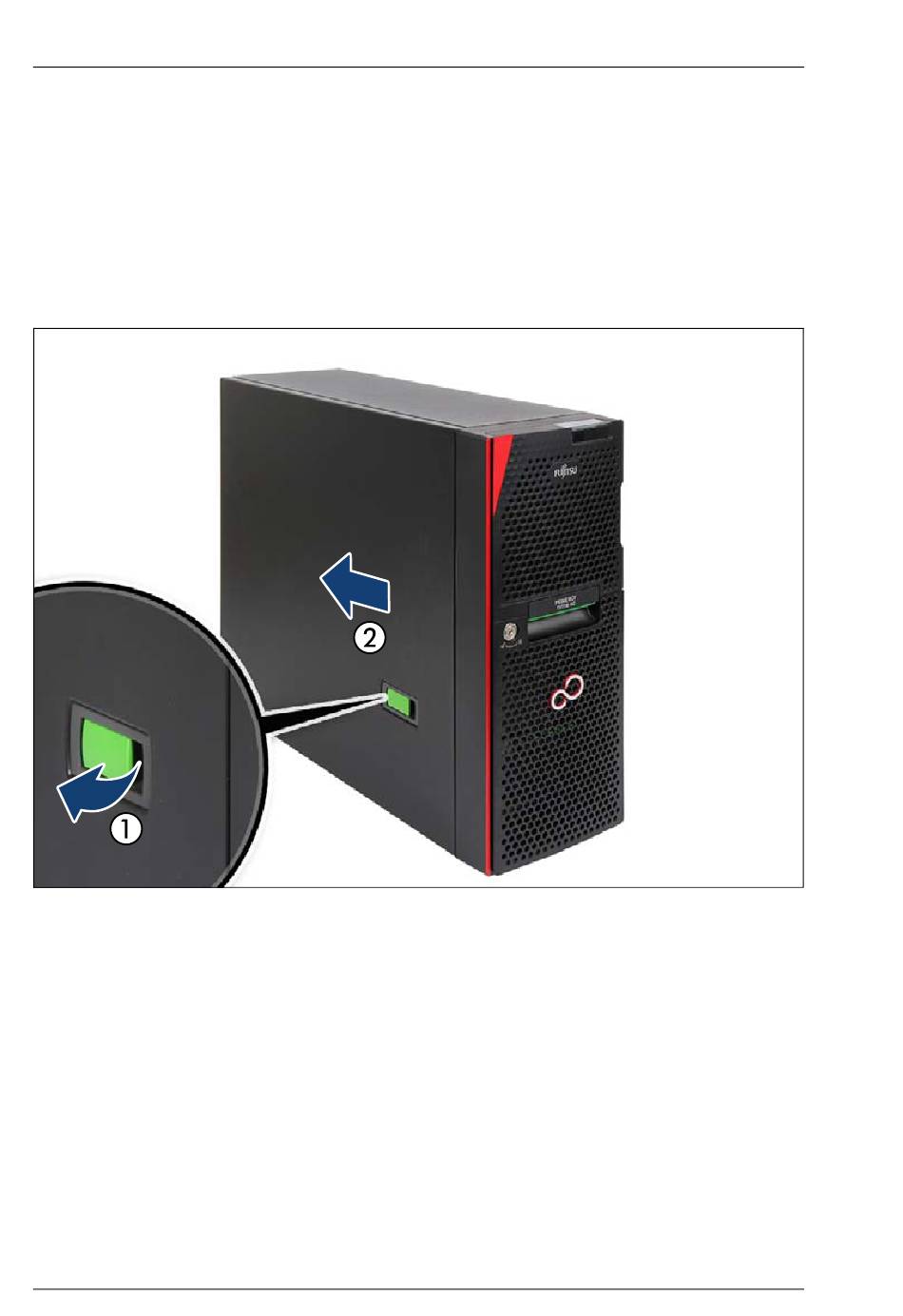

Bild 14: Seitenabdeckung entfernen (Tower-Server)
Ê Öffnen Sie den Sperrhebel (1). Dadurch wird die seitliche Abdeckung nach
hinten geschoben und der Verriegelungsmechanismus gelöst.
Ê Nehmen Sie die Seitenabdeckung ab (2).
70 Upgrade und Maintenance Manual
TX1330 M2
