Tpm-Baugruppe Ausbauen - Fujitsu PRIMERGY TX1330 M2 Handbuch

Ê Entfernen Sie das Systemlüftermodul wie beschrieben in Abschnitt
"Systemlüftermodul handhaben" auf Seite 89
Ê Entfernen Sie die Expander-Board (falls vorhanden) wie beschrieben in
Abschnitt "SAS-Expander-Board ausbauen" auf Seite 260

14.4.2.2 TPM-Baugruppe ausbauen

Ê Entfernen Sie das System Board wie in Abschnitt
entfernen" auf Seite 422
Ê Legen Sie das System Board mit der Bestückungsseite nach unten auf eine
weiche, antistatische Oberfläche.

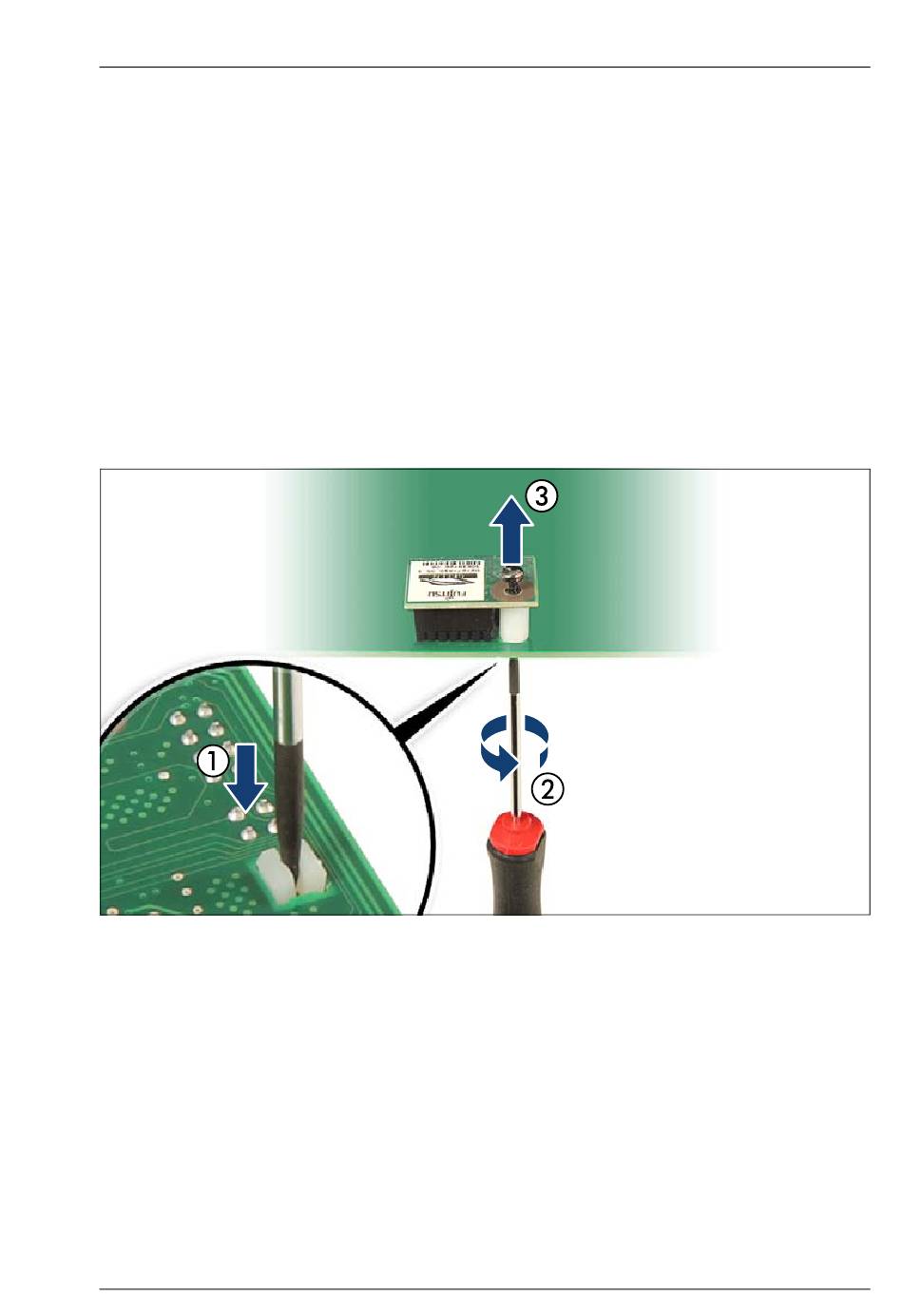

Bild 264: TPM-Schraube entfernen
Ê Lokalisieren Sie das eingekerbte untere Ende der TPM-Schraube (1).
Ê Lösen Sie die TPM-Schraube vorsichtig mit einem feinen
Schlitzschraubendreher (z. B. Uhrmacher-Schraubendreher) oder mit dem
speziellen TPM-Schraubendreher (Japan) (2).
TX1330 M2
beschrieben.
Upgrade und Maintenance Manual
System Board und Komponenten
"Defektes System Board
401
