Festplattenlaufwerke (HDDs) und Solid-State-Laufwerke (SSDs)
7.2.7.3

2,5-Zoll HDD-/SSD-Modul einbauen

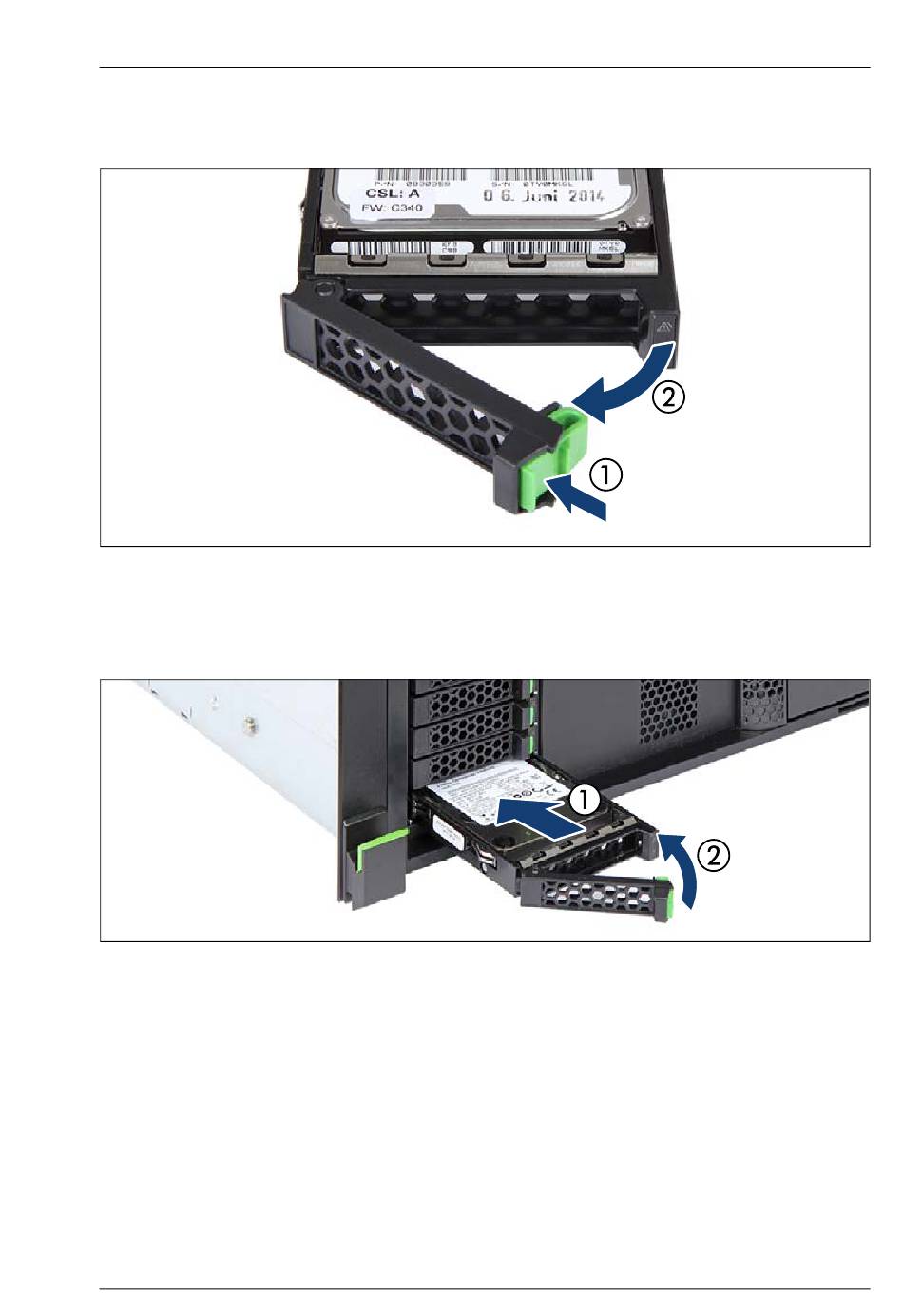

Bild 90: Verriegelungshebel des 2,5-Zoll-HDD-/-SSD-Moduls öffnen
Ê Drücken Sie die grünen Verriegelungshaken zusammen (1) und öffnen Sie
den Verriegelungshebel (2).
Bild 91: 2,5-Zoll HDD-/SSD-Modul einbauen
Ê Setzen Sie das HDD-/SSD-Modul in einen Laufwerkseinbauplatz ein und
schieben Sie es soweit wie möglich nach hinten (1).
Ê Schließen Sie den Verriegelungshebel, um das HDD zu befestigen (2).
