Festplattenlaufwerke (HDDs) und Solid-State-Laufwerke (SSDs)
7.4.5.6

4x 3,5-Zoll-HDD-Erweiterungsbox verkabeln

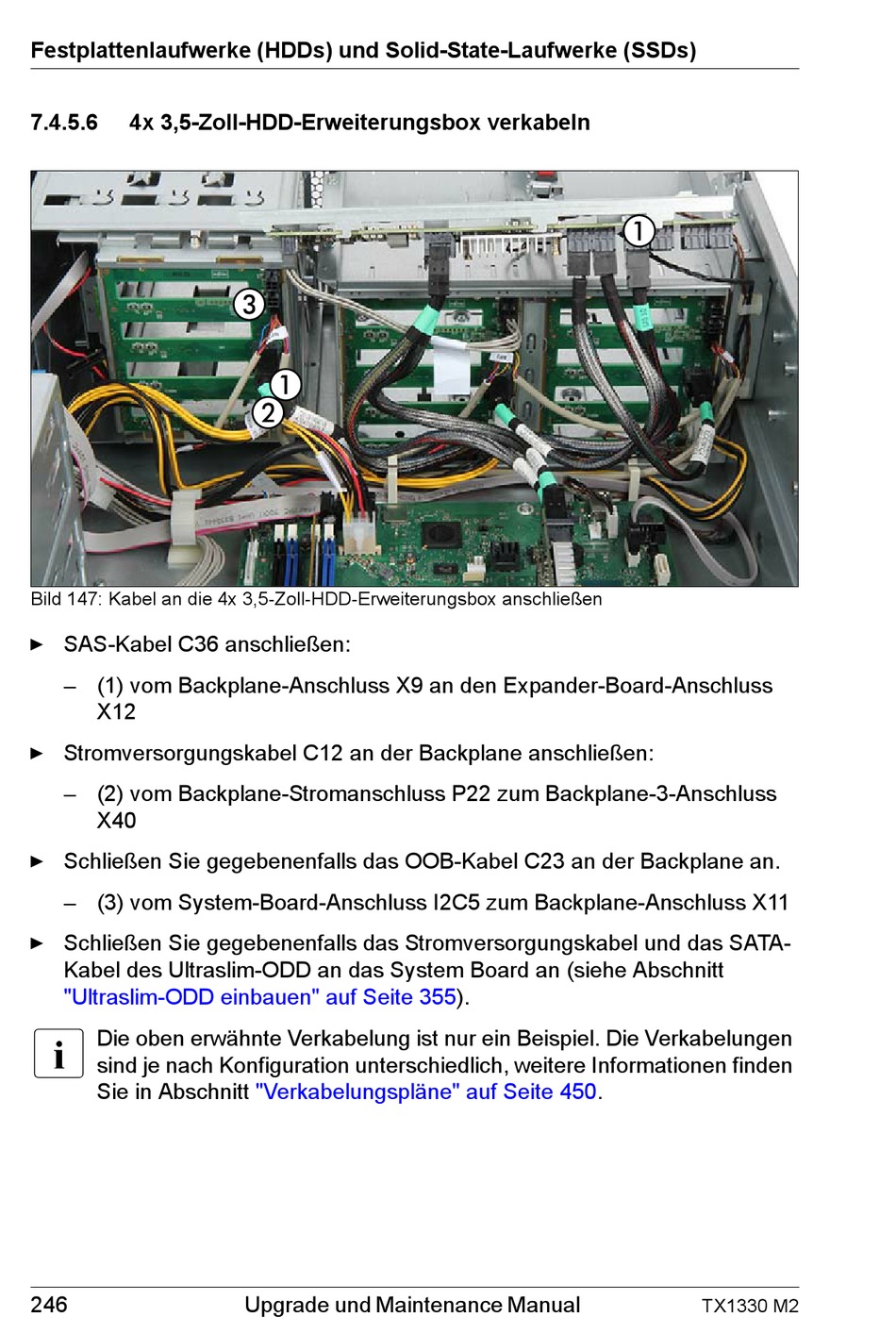

Bild 147: Kabel an die 4x 3,5-Zoll-HDD-Erweiterungsbox anschließen
Ê SAS-Kabel C36 anschließen:
– (1) vom Backplane-Anschluss X9 an den Expander-Board-Anschluss
X12
Ê Stromversorgungskabel C12 an der Backplane anschließen:
– (2) vom Backplane-Stromanschluss P22 zum Backplane-3-Anschluss
X40
Ê Schließen Sie gegebenenfalls das OOB-Kabel C23 an der Backplane an.
– (3) vom System-Board-Anschluss I2C5 zum Backplane-Anschluss X11
Ê Schließen Sie gegebenenfalls das Stromversorgungskabel und das SATA-
Kabel des Ultraslim-ODD an das System Board an (siehe Abschnitt
"Ultraslim-ODD einbauen" auf Seite
I
Die oben erwähnte Verkabelung ist nur ein Beispiel. Die Verkabelungen
sind je nach Konfiguration unterschiedlich, weitere Informationen finden
Sie in Abschnitt
246
"Verkabelungspläne" auf Seite
Upgrade und Maintenance Manual
355).
450.
TX1330 M2
