Ê Wenn Sie an einem im Rack montierten Server arbeiten:
"Server aus dem Rack ziehen" auf Seite 61
Ê Bei der Arbeit an einem Tower-Server: Bringen Sie den Server in die
waagrechte Position.
"Server öffnen" auf Seite 64
Ê
Ê Entfernen Sie das Systemlüftermodul wie beschrieben in Abschnitt
"Systemlüftermodul handhaben" auf Seite 89

13.1.2 Defektes Frontpanel-Modul entfernen

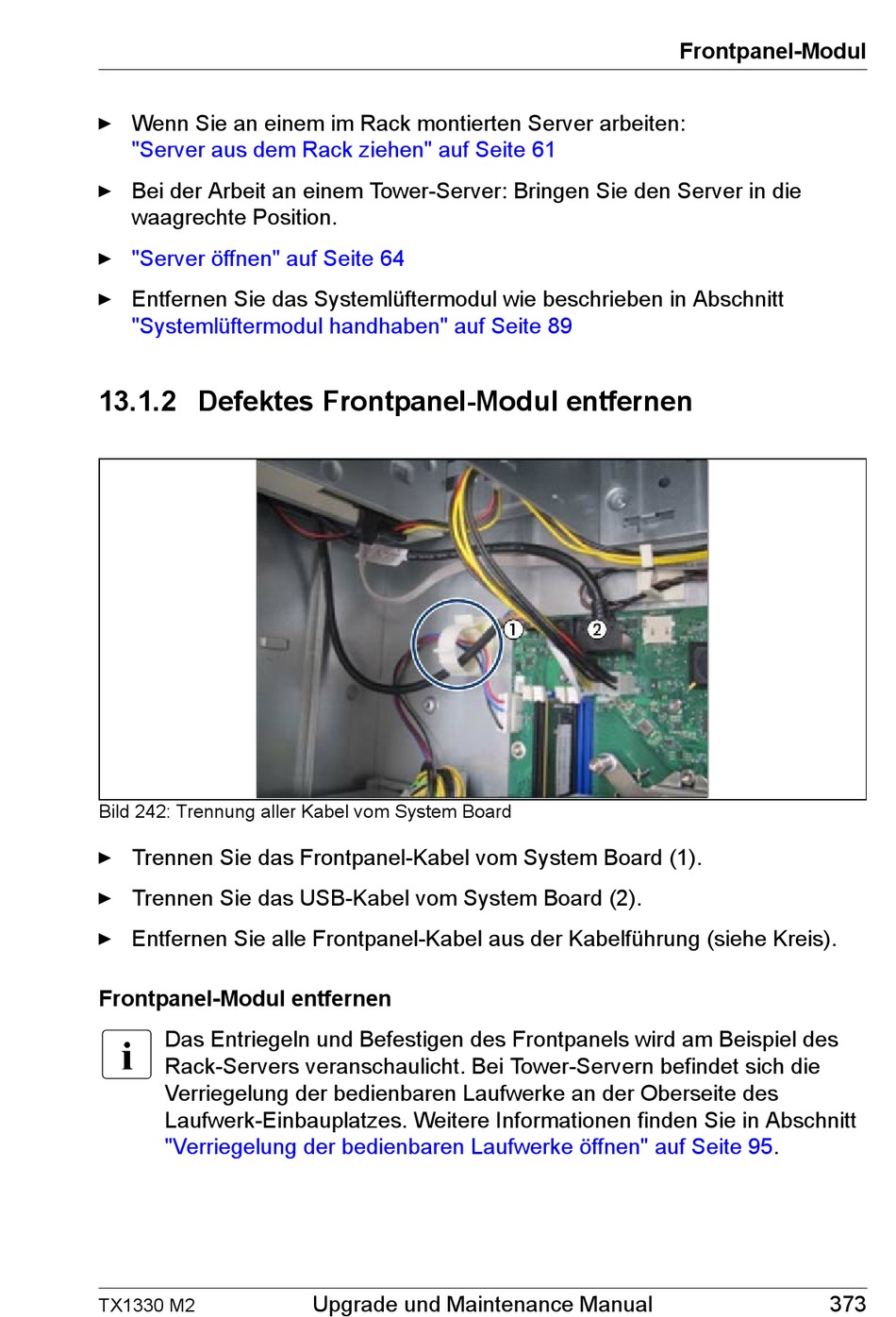

Bild 242: Trennung aller Kabel vom System Board
Ê Trennen Sie das Frontpanel-Kabel vom System Board (1).
Ê Trennen Sie das USB-Kabel vom System Board (2).
Ê Entfernen Sie alle Frontpanel-Kabel aus der Kabelführung (siehe Kreis).
Frontpanel-Modul entfernen
I
Das Entriegeln und Befestigen des Frontpanels wird am Beispiel des
Rack-Servers veranschaulicht. Bei Tower-Servern befindet sich die
Verriegelung der bedienbaren Laufwerke an der Oberseite des
Laufwerk-Einbauplatzes. Weitere Informationen finden Sie in Abschnitt
"Verriegelung der bedienbaren Laufwerke öffnen" auf Seite
TX1330 M2
Upgrade und Maintenance Manual
Frontpanel-Modul
95.
