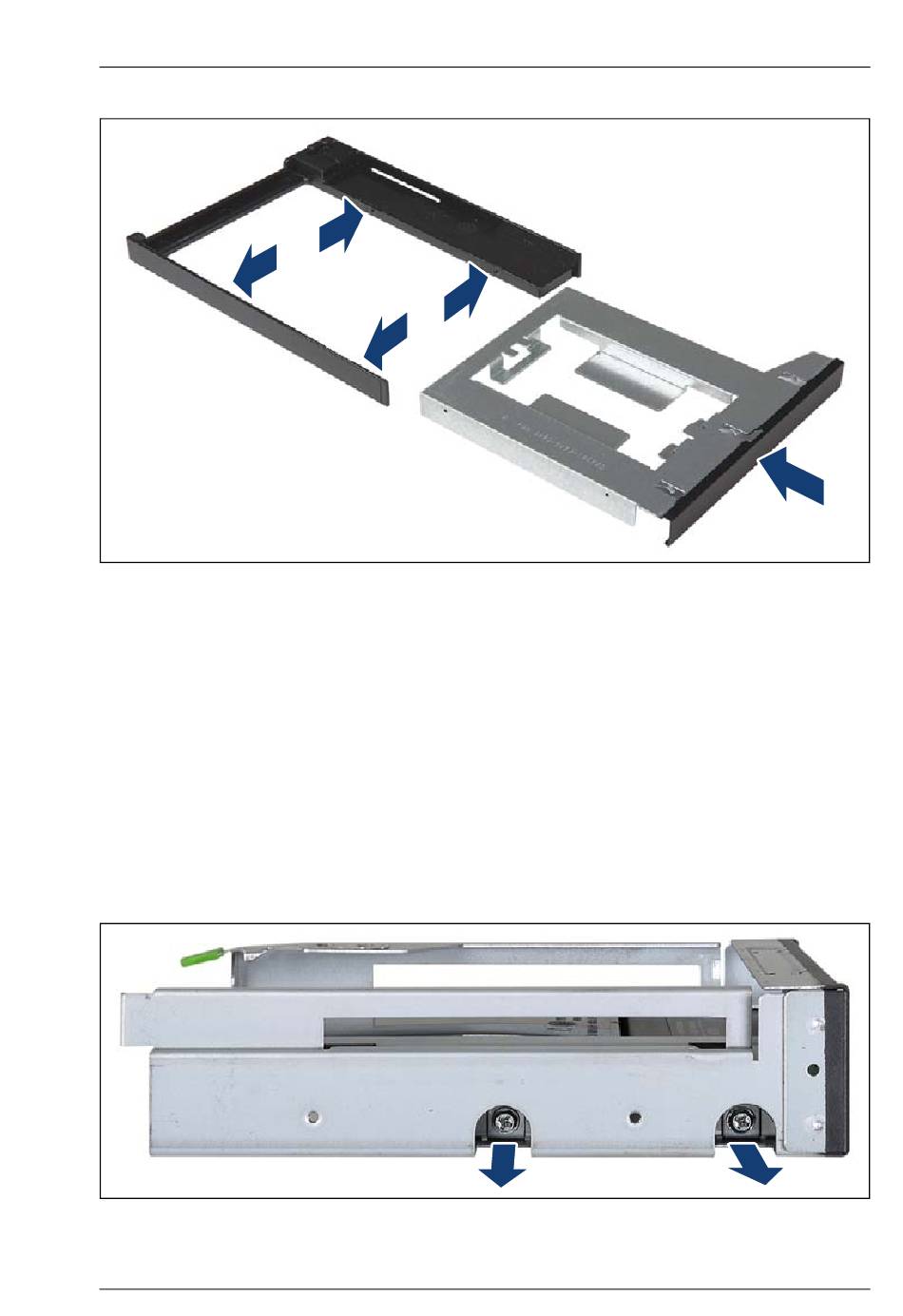

Bild 227: Slimline-ODD-Leereinsatz in den Einbaurahmen einbauen
Ê Setzen Sie den Slimline-ODD-Leereinsatz in den Slimline-ODD-
Einbaurahmen ein.
Ê Stellen Sie sicher, dass die vier Stifte am Einbaurahmen (siehe Pfeile) in die
Seitenlöcher des Leereinsatzes greifen.
Ê Setzen Sie das Slimline-ODD-Leermodul in die Multibay-Box ein und
schieben sie es nach hinten, bis die Rastnase einrastet (siehe Abbildung
218).

12.5.2.4 LSD-Modul aus der Multibay-Box ausbauen

Bild 228: 3,5-Zoll Einbaurahmen aus der Multibay-Box ausbauen (A)
