Erweiterungskarten und Backup Units

Neue Riser-Karte einbauen

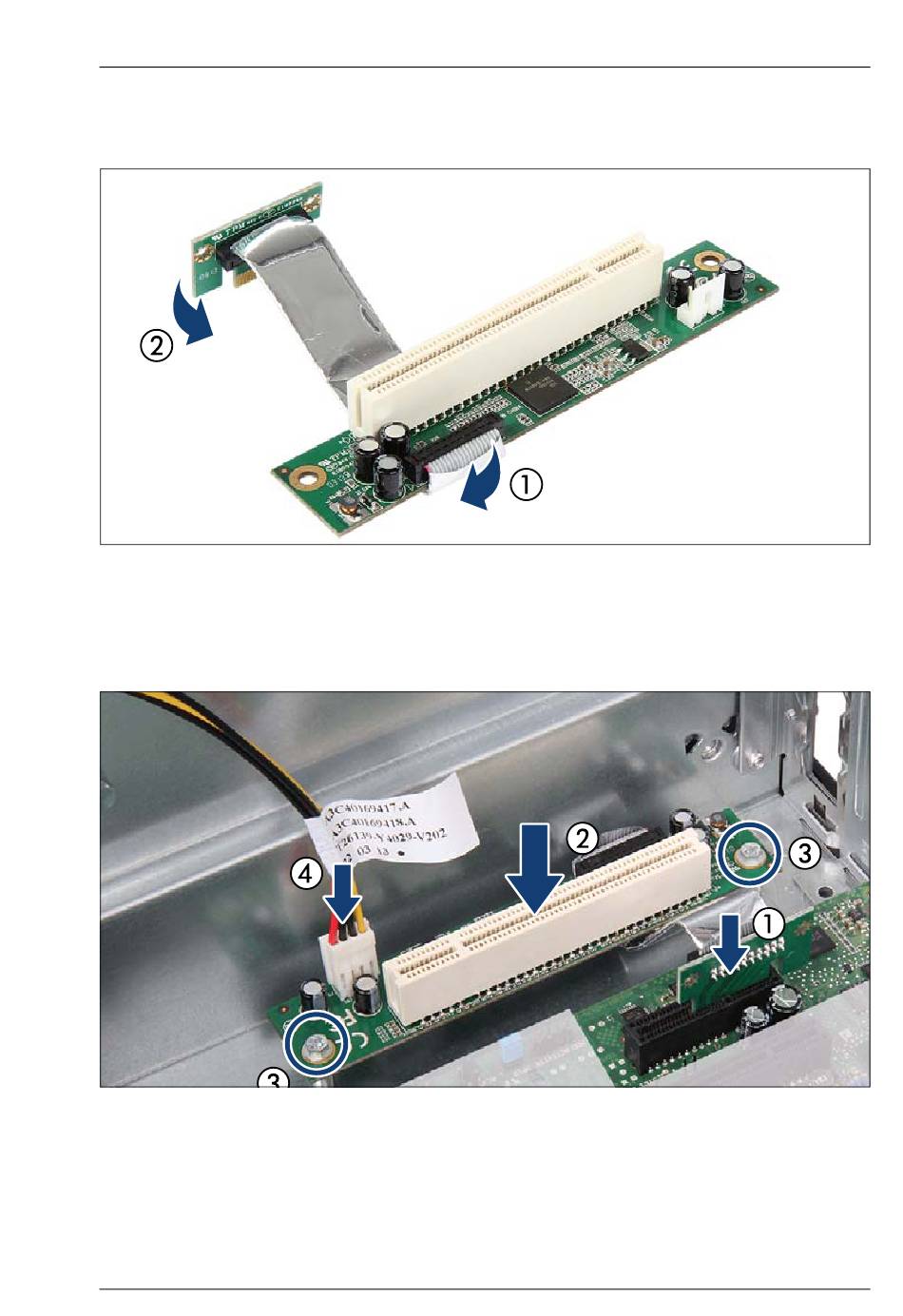

Bild 178: Riser-Karte vorbereiten

Ê Falten Sie das Kabel unter der Riser-Karte (1).

Ê Richten Sie die PCI-Adapterkarte aus (2).

Bild 179: Riser-Karte einbauen

Ê Führen Sie die PCI-Adapterkarte in den Steckplatz 1 ein (1).

Ê Setzen Sie die Riser-Karte auf die beiden Abstandsbolzen (2).

Ê Befestigen Sie die Riser-Karte mit den zwei Schrauben (3).

Upgrade und Maintenance Manual
