Gehäusedeckel Anbringen - Fujitsu PRIMERGY TX1330 M2 Handbuch

4.6.1.3 Gehäusedeckel anbringen

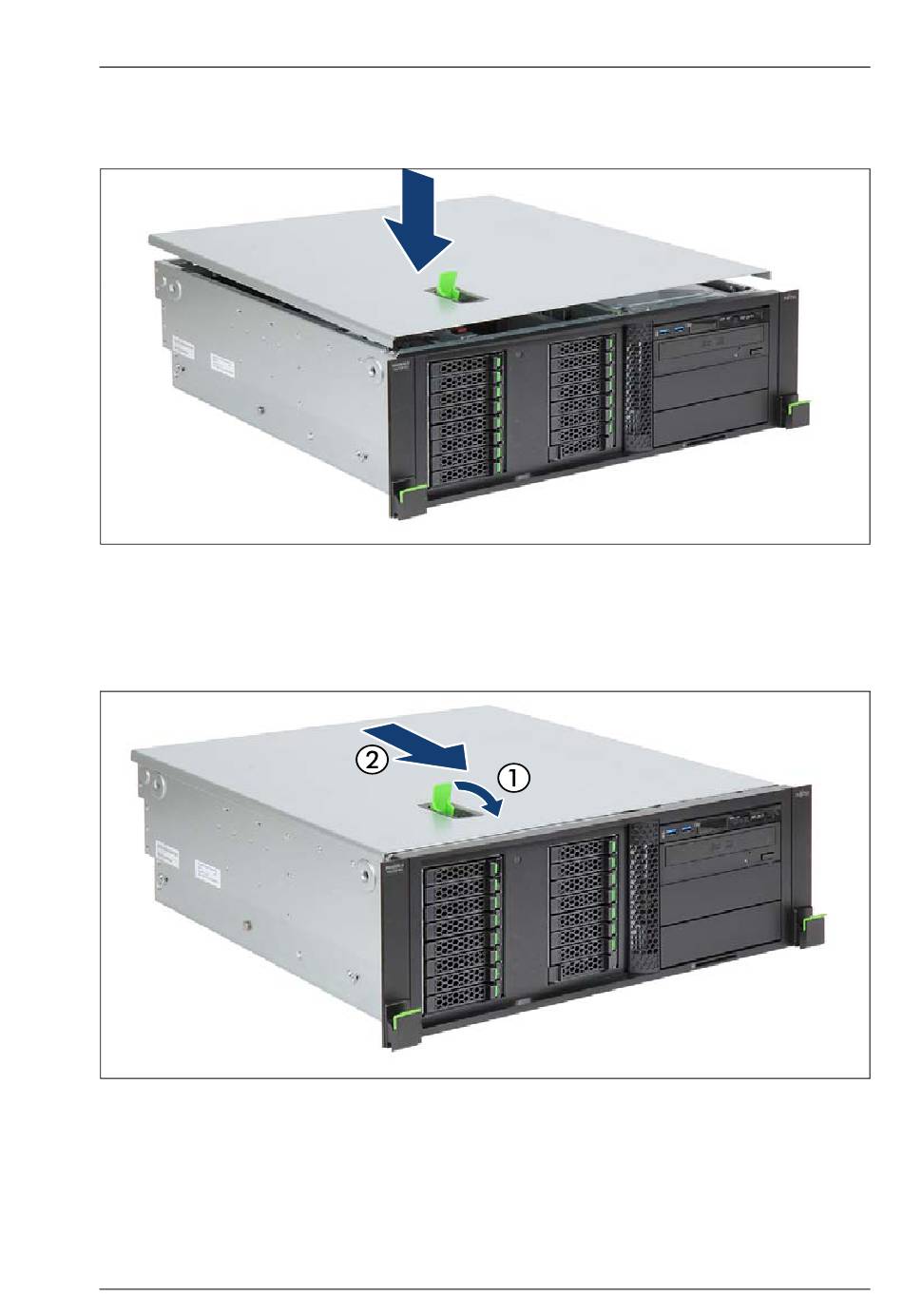

Bild 23: Gehäusedeckel anbringen (Rack-Server) (A)
Ê Öffnen Sie den Verriegelungshebel am Gehäusedeckel.
Ê Setzen Sie die Abdeckung mit einer Aussparung von 2 cm auf das Gehäuse.
Bild 24: Gehäusedeckel anbringen (Rack-Server) (B)
Ê Schließen Sie den Verriegelungshebel am Gehäusedeckel (1). Dadurch
wird der Gehäusedeckel verschoben, bis der Verriegelungsmechanismus
einrastet (2).
TX1330 M2
Upgrade und Maintenance Manual
Grundlegende Hardwareverfahren
77
