Grundlegende Hardwareverfahren
4.10.2 Redundantes Systemlüftermodul ausbauen

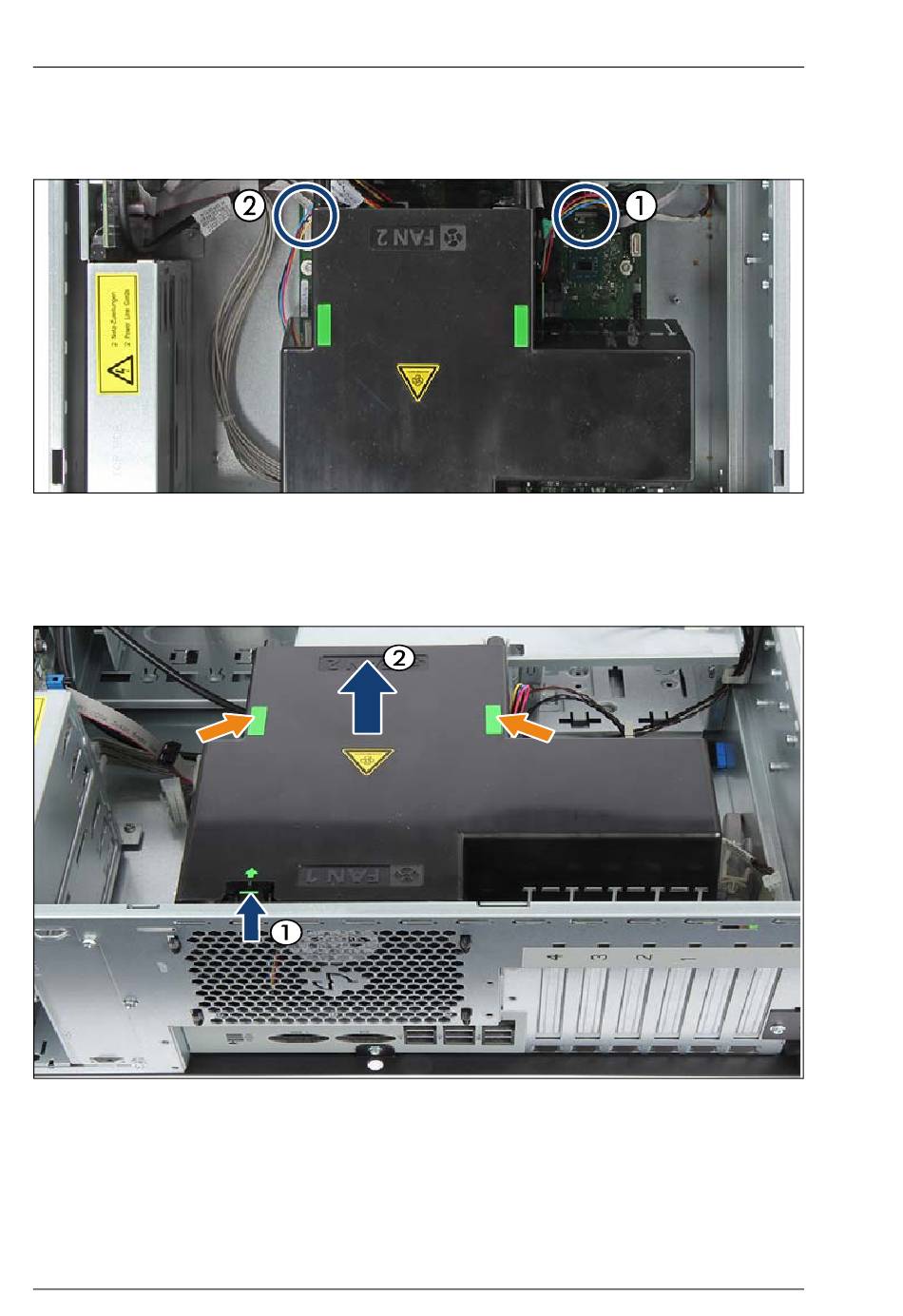

Bild 39: Systemlüfterkabel trennen
Ê Trennen Sie die Lüfterkabel von den System Board-Anschlüssen FAN2 (1)
und FAN4 SYS (2).
Bild 40: Redundantes Systemlüftermodul ausbauen
Ê Drücken Sie die Verriegelung nach innen und heben Sie dabei das
Systemlüftermodul leicht nach oben (1).
Ê Halten Sie das Lüftermodul an den beiden grünen Griffen (siehe
orangefarbene Pfeile) und heben Sie es aus dem Gehäuse (2).
90 Upgrade und Maintenance Manual
TX1330 M2
