Bedienbare Laufwerke

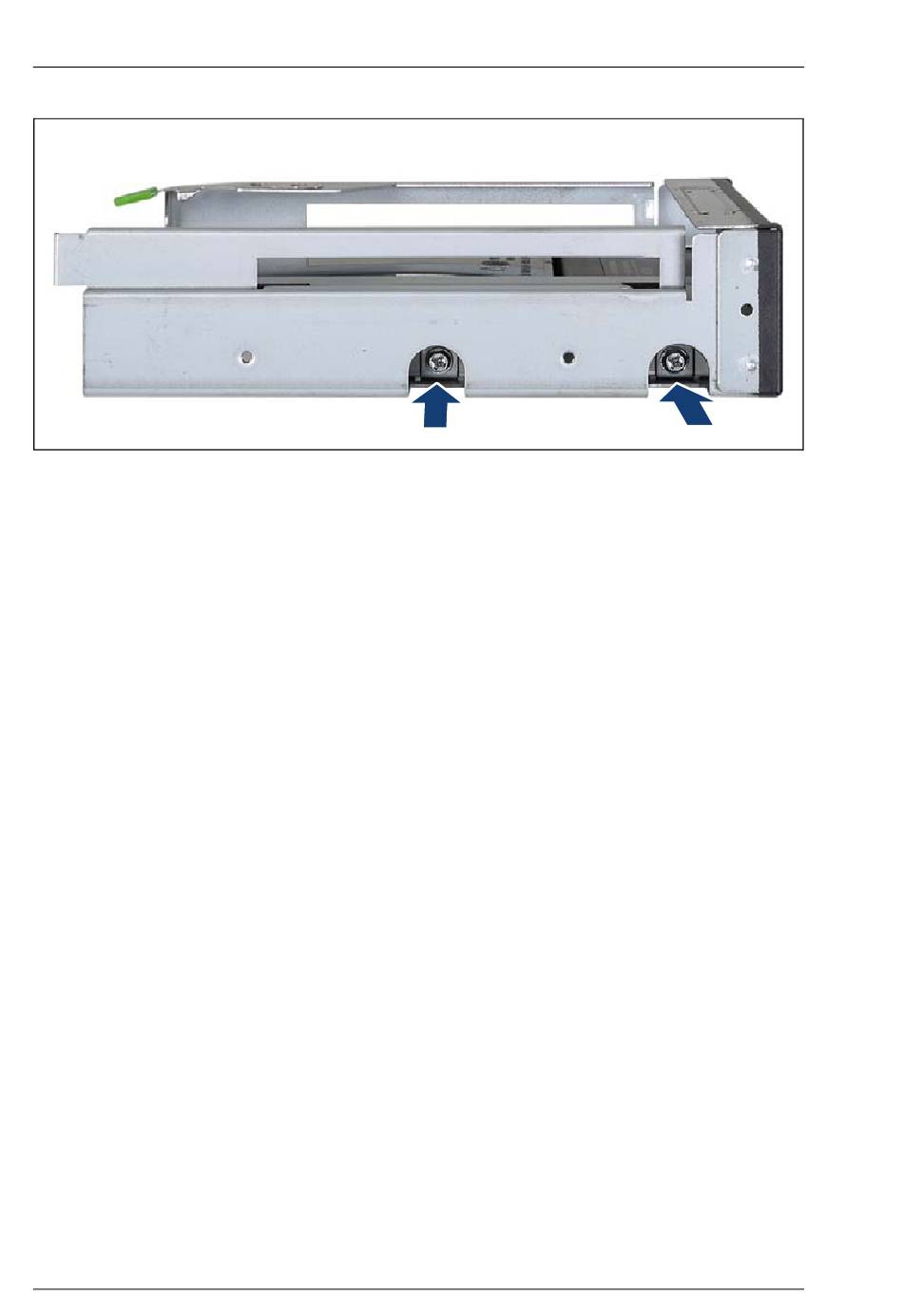

Bild 222: 3,5-Zoll Einbaurahmen in die Multibay-Box einbauen (B)
Ê Befestigen Sie den Einbaurahmen auf beiden Seiten mit zwei Schrauben
(M3 x 6 mm) in der Multibay-Box.
Ê Schließen Sie das LSD-Kabel am LSD-Modul an, bevor Sie die Multibay-
Box ins Gehäuse einsetzen.
12.5.1.4 Leerblende für bedienbare Laufwerke entfernen
Ê Falls erforderlich, entfernen Sie die Leerblende für bedienbare Laufwerke
von Einbauplatz 1 wie in Abschnitt
auf Seite 99 beschrieben.
Ê Falls erforderlich, entfernen Sie die Leerblende für bedienbare Laufwerke
von Einbauplatz 1 wie in Abschnitt
Seite 101 beschrieben.

12.5.1.5 Multibay-Box einbauen

Ê Stellen Sie sicher, dass die vier Befestigungswinkel in Einbauplatz 1 nicht
nach außen gebogen sind (siehe Bild 212).
Ê Lösen Sie die Verriegelung des bedienbaren Laufwerks wie in Abschnitt
"Verriegelung der bedienbaren Laufwerke öffnen" auf Seite 95
346
"Leerblende für bedienbare Laufwerke"
"Bedienbare Abdeckungen" auf
Upgrade und Maintenance Manual
beschrieben.
TX1330 M2
