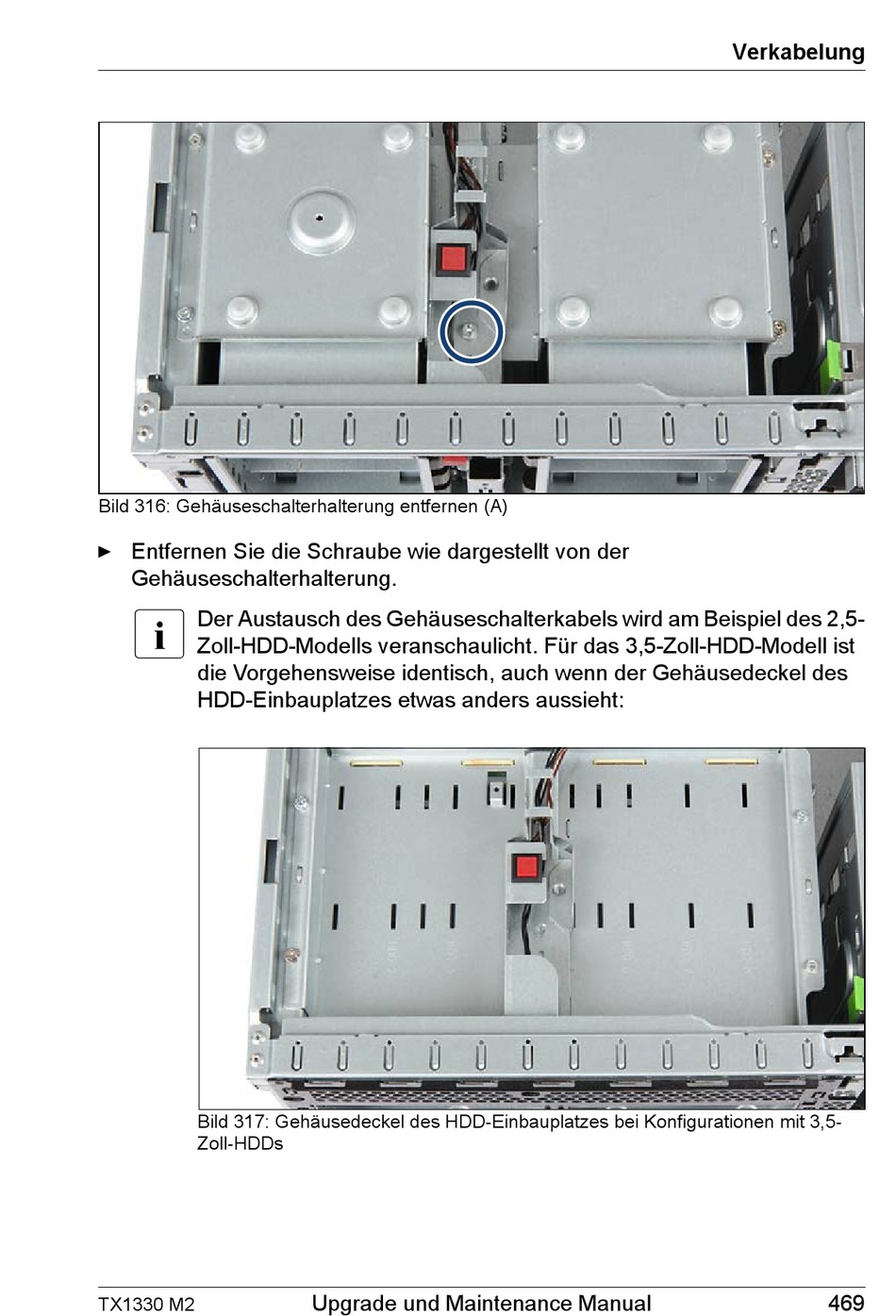

Bild 316: Gehäuseschalterhalterung entfernen (A)
Ê Entfernen Sie die Schraube wie dargestellt von der
Gehäuseschalterhalterung.
I
Der Austausch des Gehäuseschalterkabels wird am Beispiel des 2,5-
Zoll-HDD-Modells veranschaulicht. Für das 3,5-Zoll-HDD-Modell ist
die Vorgehensweise identisch, auch wenn der Gehäusedeckel des
HDD-Einbauplatzes etwas anders aussieht:
Bild 317: Gehäusedeckel des HDD-Einbauplatzes bei Konfigurationen mit 3,5-
Zoll-HDDs
