Ê Entfernen Sie das Systemlüftermodul wie beschrieben in Abschnitt
"Systemlüftermodul handhaben" auf Seite 89
Ê Entfernen Sie die Expander-Board (falls vorhanden) wie beschrieben in
Abschnitt "SAS-Expander-Board ausbauen" auf Seite 260
"Erweiterungskarten aus Standardsteckplätzen entfernen" auf Seite 282
Ê

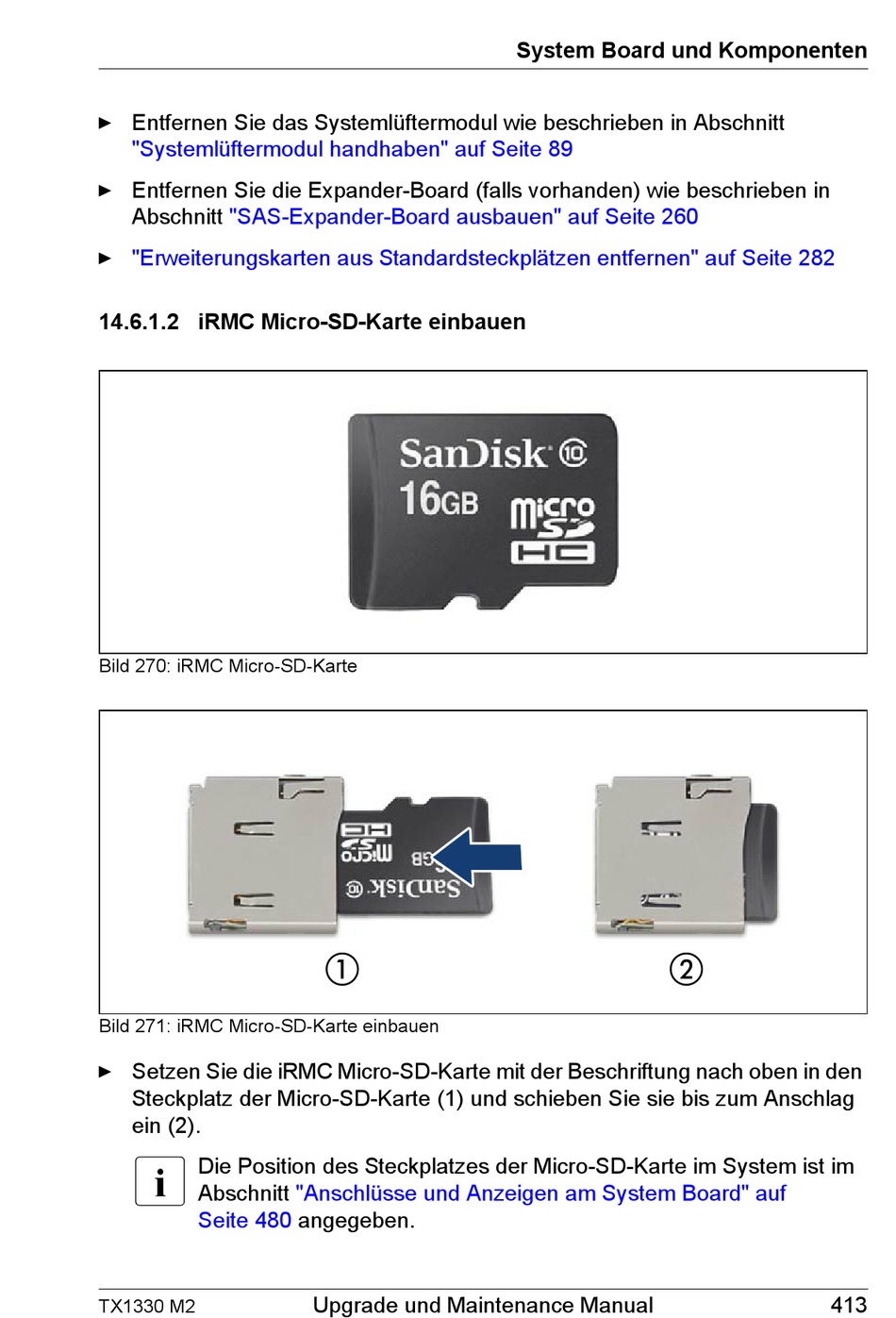

14.6.1.2 iRMC Micro-SD-Karte einbauen

Bild 270: iRMC Micro-SD-Karte
Bild 271: iRMC Micro-SD-Karte einbauen
Ê Setzen Sie die iRMC Micro-SD-Karte mit der Beschriftung nach oben in den
Steckplatz der Micro-SD-Karte (1) und schieben Sie sie bis zum Anschlag
ein (2).
I
Die Position des Steckplatzes der Micro-SD-Karte im System ist im
Abschnitt
Seite 480
TX1330 M2
"Anschlüsse und Anzeigen am System Board" auf
angegeben.
