Grundlegende Hardwareverfahren

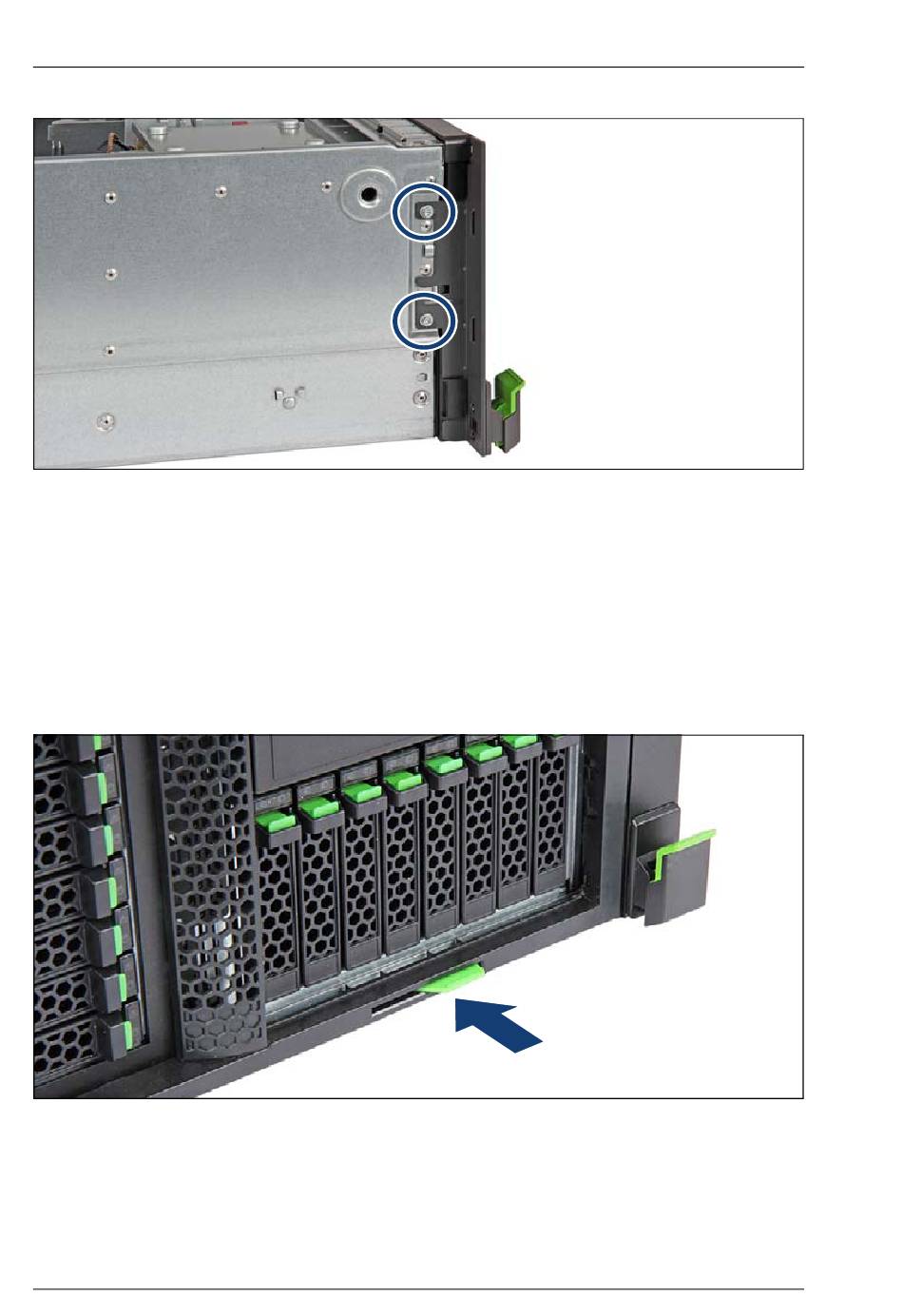

Bild 21: Rack-Blende anbringen (B)
Ê Stellen Sie sicher, dass die Rack-Befestigungswinkel wie dargestellt
ordnungsgemäß auf beiden Seiten des Gehäuses einrasten.
Ê Befestigen Sie die Rack-Blende mit zwei M3-x-4,5-mm-Schrauben an jeder
Seite.
4.6.1.2

ID-Karte einsetzen

Bild 22: ID-Karte einsetzen (Rack-Server)
Ê Stecken Sie die ID-Karte in den Steckplatz und schieben sie diese so weit,
bis sie wie dargestellt einrastet.
76 Upgrade und Maintenance Manual
TX1330 M2
