Festplattenlaufwerke (HDDs) und Solid-State-Laufwerke (SSDs)

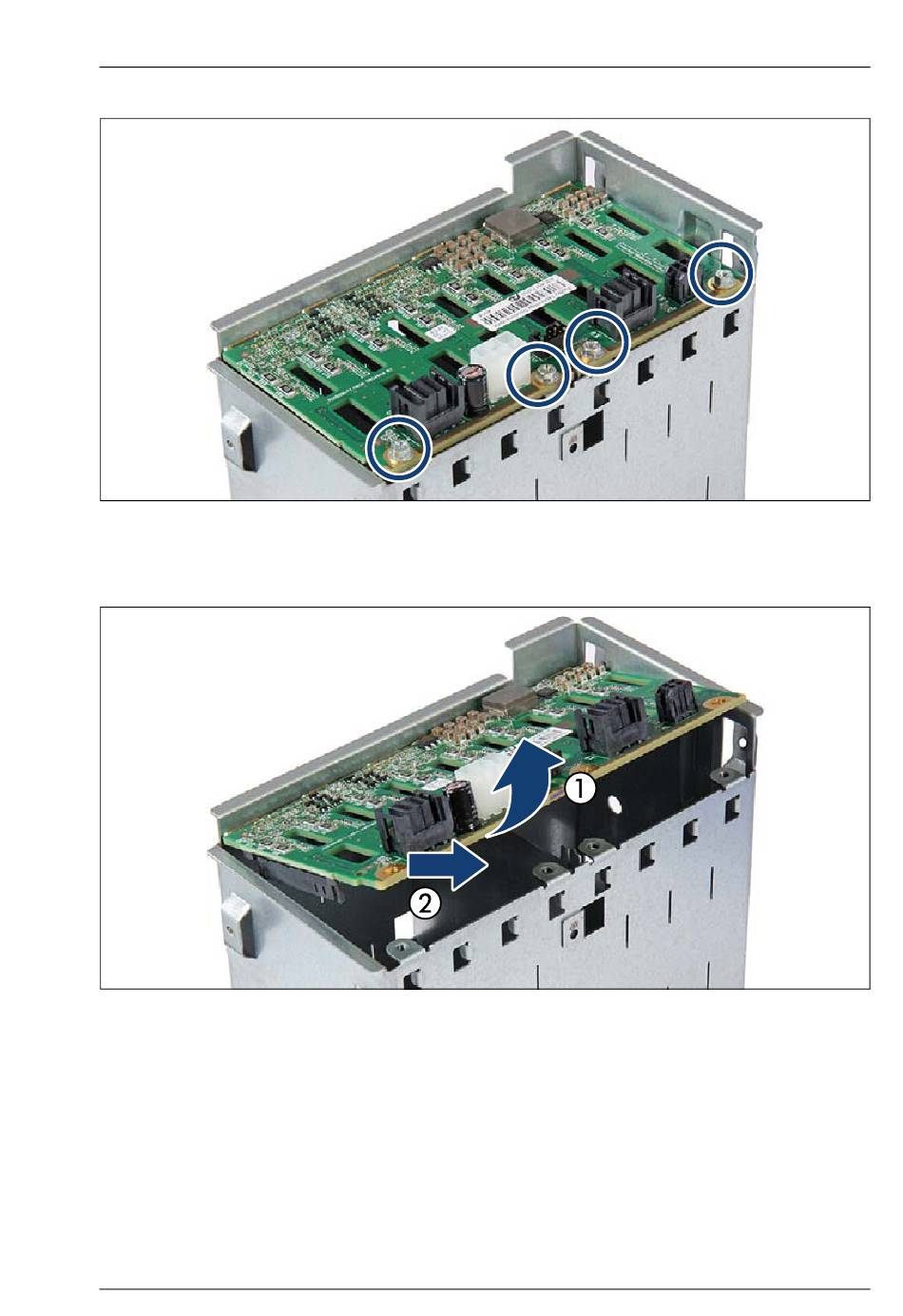

Bild 142: HDD-/SSD-Backplane ausbauen (A)

Ê Entfernen Sie alle vier Schrauben (siehe Kreise).

Bild 143: HDD-/SSD-Backplane ausbauen (B)

Ê Klappen Sie die HDD-/SSD-Backplane (1) nach oben und entfernen Sie sie

in einem leichten Winkel aus den Aussparungen in der HDD-

Erweiterungsbox (2).
