13.1.3 Kabel vom Frontpanel-Modul entfernen

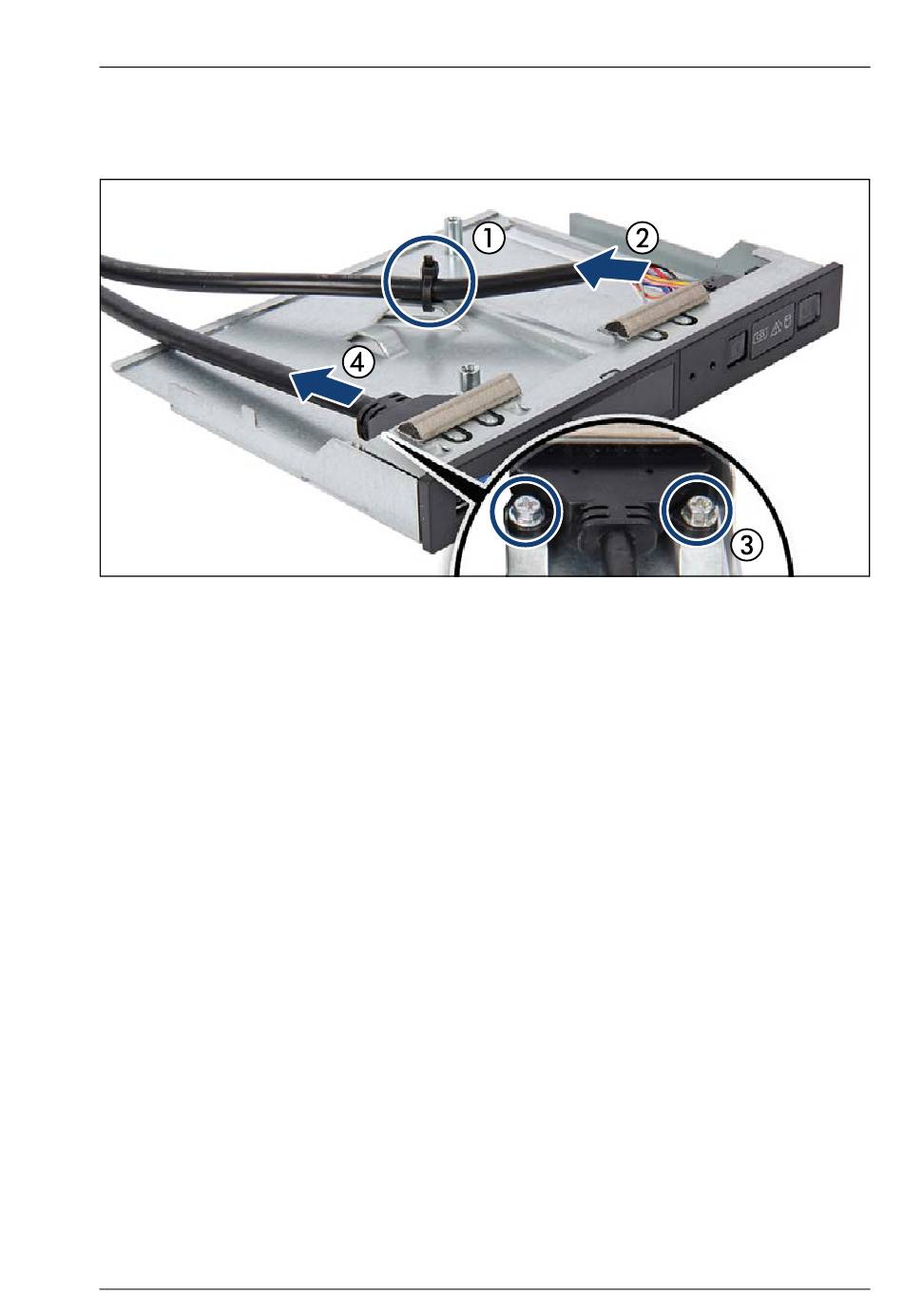

Bild 245: Frontpanel-Kabel entfernen
Ê Durchschneiden Sie den Kabelbinder (1) und entfernen Sie das Frontpanel-
Kabel (2).
Ê Entfernen Sie die beiden Schrauben (3) und entfernen Sie das Front-USB-
Kabel (4).
13.1.4 Kabel an das Frontpanel-Modul anschließen
Ê Verbinden Sie das Frontpanel-Kabel mit dem neuen Frontpanel-Modul
(siehe Abbildung 245).
(Das Kabel muss nicht mit einem Kabelbinder befestigt sein.)
Ê Schließen Sie das Front-USB-Kabel an das neue Frontpanel-Modul an und
befestigen Sie es mit zwei Schrauben (siehe Abbildung 245).
TX1330 M2
Upgrade und Maintenance Manual
Frontpanel-Modul
375
