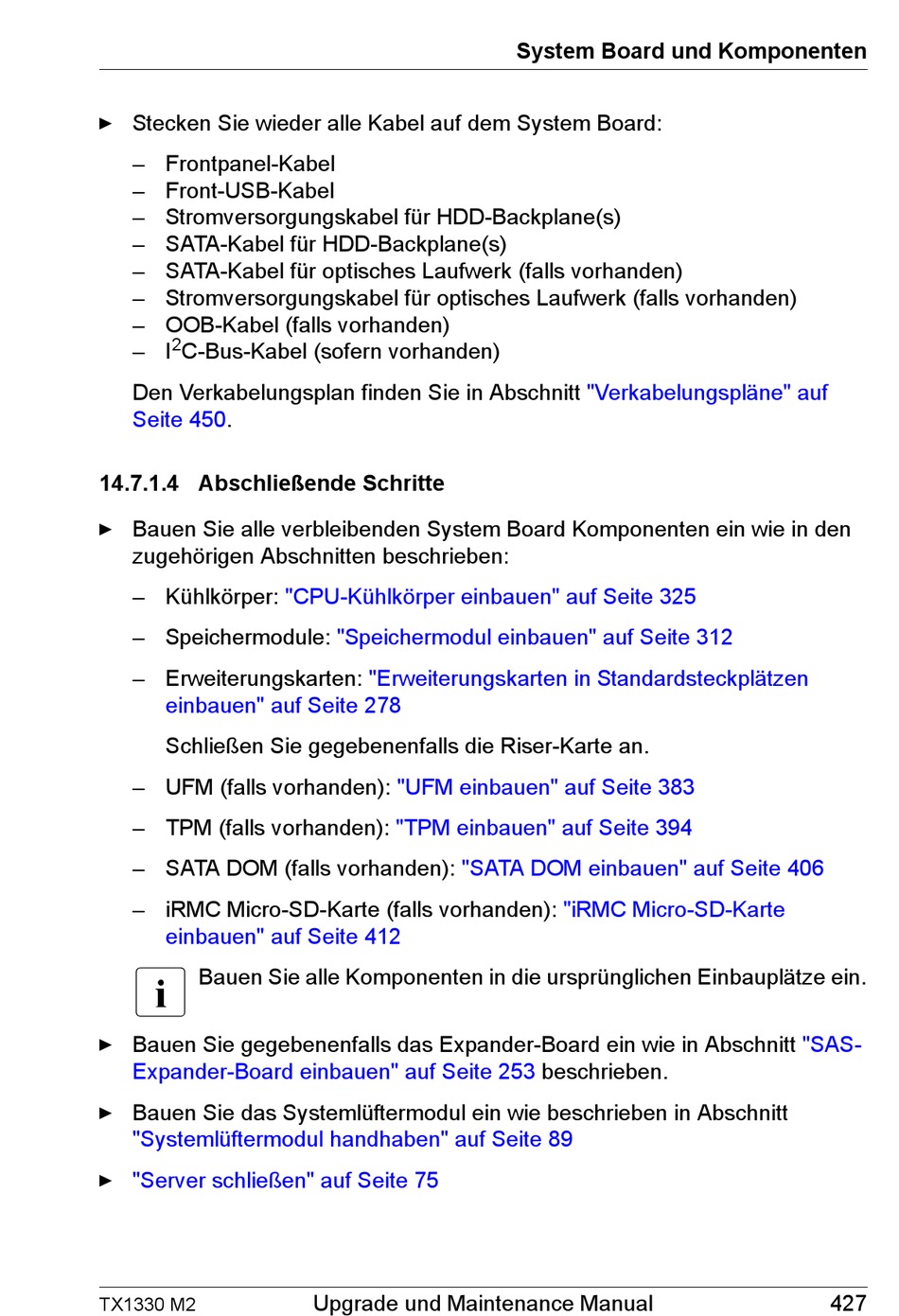

Abschließende Schritte - Fujitsu PRIMERGY TX1330 M2 Handbuch

Ê Stecken Sie wieder alle Kabel auf dem System Board:
– Frontpanel-Kabel
– Front-USB-Kabel
– Stromversorgungskabel für HDD-Backplane(s)
– SATA-Kabel für HDD-Backplane(s)
– SATA-Kabel für optisches Laufwerk (falls vorhanden)
– Stromversorgungskabel für optisches Laufwerk (falls vorhanden)
– OOB-Kabel (falls vorhanden)
2
– I C-Bus-Kabel (sofern vorhanden)
Den Verkabelungsplan finden Sie in Abschnitt
Seite 450.
14.7.1.4 Abschließende Schritte
Ê Bauen Sie alle verbleibenden System Board Komponenten ein wie in den
zugehörigen Abschnitten beschrieben:
– Kühlkörper:
– Speichermodule:
– Erweiterungskarten:
einbauen" auf Seite 278
Schließen Sie gegebenenfalls die Riser-Karte an.
– UFM (falls vorhanden):
– TPM (falls vorhanden):
– SATA DOM (falls vorhanden):
– iRMC Micro-SD-Karte (falls vorhanden):
einbauen" auf Seite 412
I
Bauen Sie alle Komponenten in die ursprünglichen Einbauplätze ein.
Ê Bauen Sie gegebenenfalls das Expander-Board ein wie in Abschnitt
Expander-Board einbauen" auf Seite 253
Ê Bauen Sie das Systemlüftermodul ein wie beschrieben in Abschnitt
"Systemlüftermodul handhaben" auf Seite 89
"Server schließen" auf Seite 75
Ê
TX1330 M2
"CPU-Kühlkörper einbauen" auf Seite 325
"Speichermodul einbauen" auf Seite 312
"Erweiterungskarten in Standardsteckplätzen
"UFM einbauen" auf Seite 383
"TPM einbauen" auf Seite 394
Upgrade und Maintenance Manual
System Board und Komponenten
"Verkabelungspläne" auf
"SATA DOM einbauen" auf Seite 406
"iRMC Micro-SD-Karte
beschrieben.
"SAS-
427
