Arbeitsspeicher

10.3.2 Speichermodul einbauen

Ê Ermitteln Sie den richtigen Speichersteckplatz (siehe Abschnitt
"Speicherreihenfolge" auf Seite

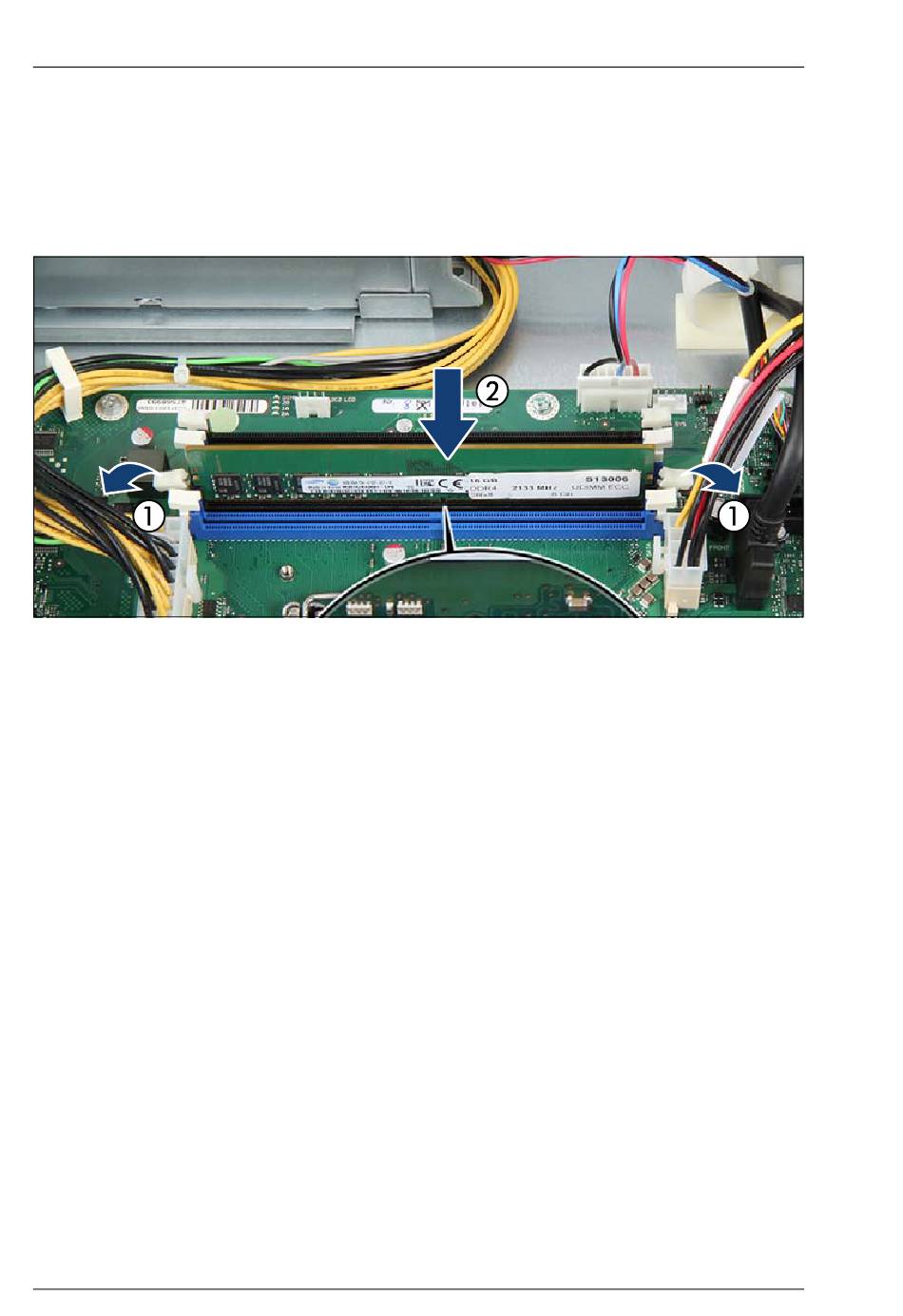

Bild 195: Speichermodule einbauen
Ê Drücken Sie auf die Befestigungsklammern an jedem Ende des
Speichersteckplatzes (1).
Ê Richten Sie die Einkerbung an der Unterseite des Speichermoduls an der
Codierung des Steckplatzes aus (siehe Lupenansicht).
Ê Drücken Sie das Speichermodul nach unten, bis die Auswurfhebel in die
Aussparungen an beiden Enden des Moduls einraste (2)n.
10.3.3 Abschließende Schritte
Ê Bauen Sie das Systemlüftermodul ein wie beschrieben in Abschnitt
"Systemlüftermodul handhaben" auf Seite 89
"Server schließen" auf Seite 75
Ê
Ê Wenn Sie an einem im Rack montierten Server arbeiten:
"Server in das Rack schieben" auf Seite 85
"Netzkabel anschließen" auf Seite 86
Ê
"Server einschalten" auf Seite 88
Ê
312
308).
Upgrade und Maintenance Manual
TX1330 M2
