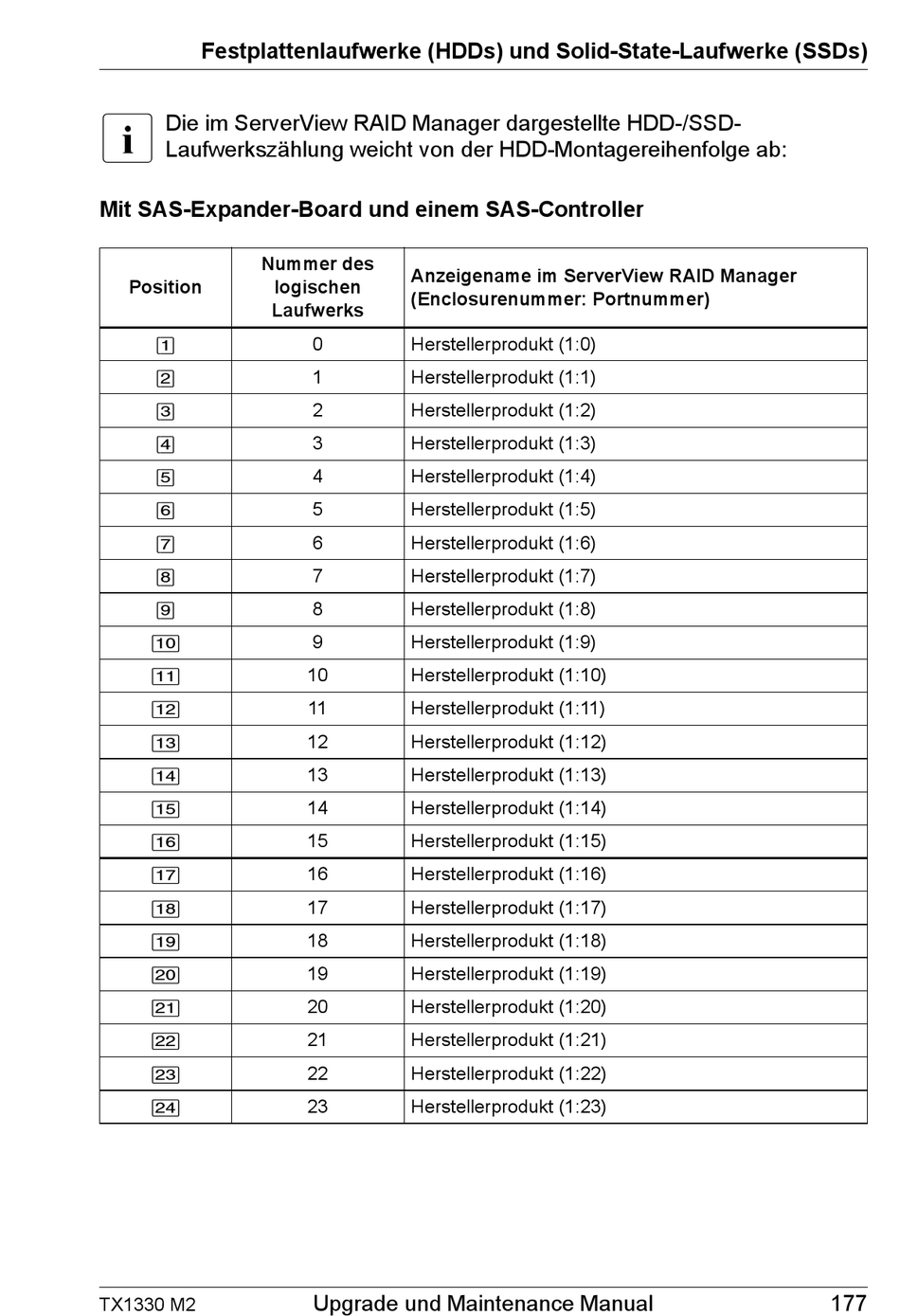

Fujitsu PRIMERGY TX1330 M2 Handbuch Seite 177

Festplattenlaufwerke (HDDs) und Solid-State-Laufwerke (SSDs)
I
Die im ServerView RAID Manager dargestellte HDD-/SSD-
Laufwerkszählung weicht von der HDD-Montagereihenfolge ab:
Mit SAS-Expander-Board und einem SAS-Controller
Nummer des
Position
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
[20]
[21]
[22]
[23]
[24]
TX1330 M2
Anzeigename im ServerView RAID Manager
logischen
(Enclosurenummer: Portnummer)
Laufwerks
0 Herstellerprodukt (1:0)
1 Herstellerprodukt (1:1)
2 Herstellerprodukt (1:2)
3 Herstellerprodukt (1:3)
4 Herstellerprodukt (1:4)
5 Herstellerprodukt (1:5)
6 Herstellerprodukt (1:6)
7 Herstellerprodukt (1:7)
8 Herstellerprodukt (1:8)
9 Herstellerprodukt (1:9)
10 Herstellerprodukt (1:10)
11 Herstellerprodukt (1:11)
12 Herstellerprodukt (1:12)
13 Herstellerprodukt (1:13)
14 Herstellerprodukt (1:14)
15 Herstellerprodukt (1:15)
16 Herstellerprodukt (1:16)
17 Herstellerprodukt (1:17)
18 Herstellerprodukt (1:18)
19 Herstellerprodukt (1:19)
20 Herstellerprodukt (1:20)
21 Herstellerprodukt (1:21)
22 Herstellerprodukt (1:22)
23 Herstellerprodukt (1:23)
Upgrade und Maintenance Manual 177
