Frontpanel-Modul

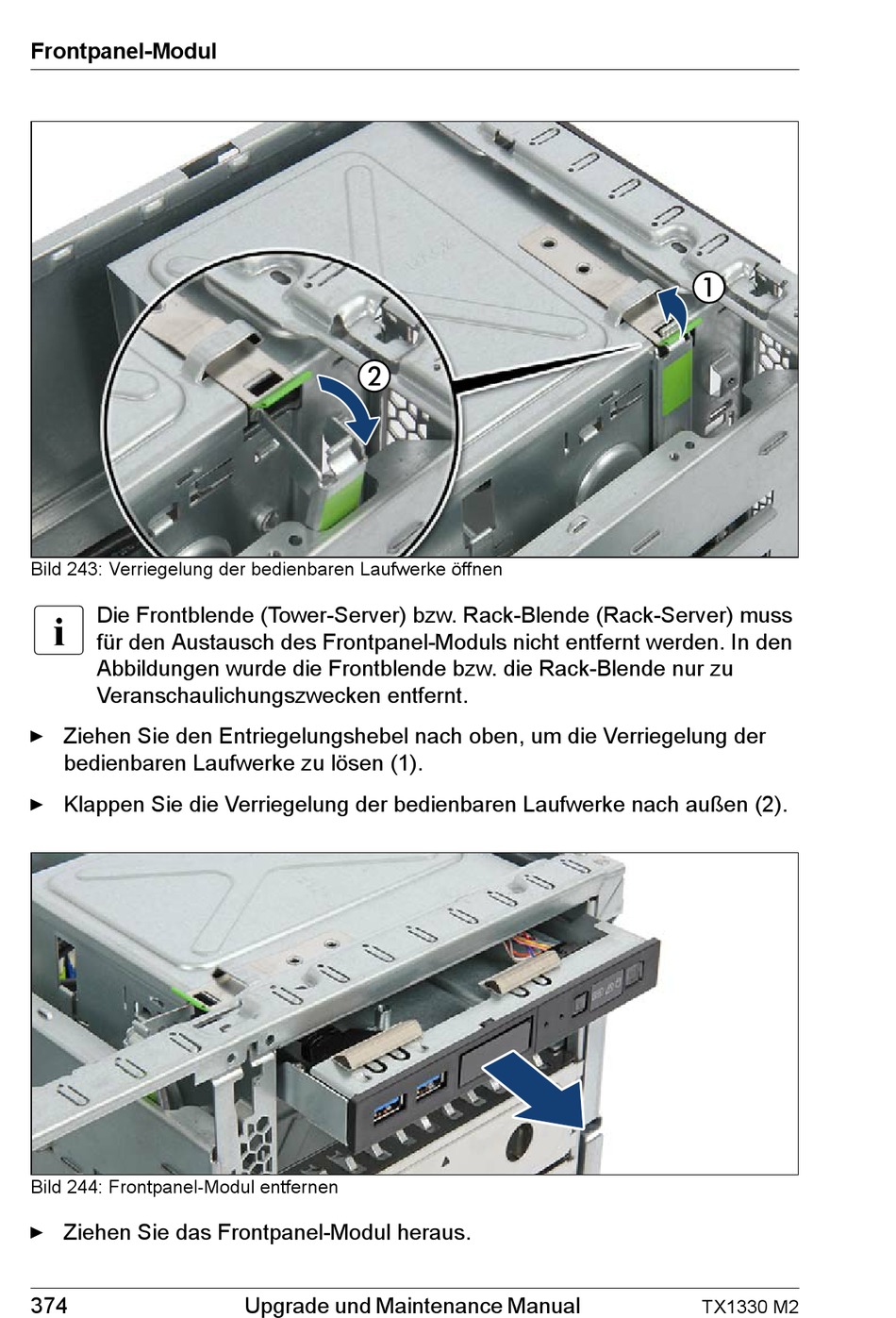

Bild 243: Verriegelung der bedienbaren Laufwerke öffnen
I
Die Frontblende (Tower-Server) bzw. Rack-Blende (Rack-Server) muss
für den Austausch des Frontpanel-Moduls nicht entfernt werden. In den
Abbildungen wurde die Frontblende bzw. die Rack-Blende nur zu
Veranschaulichungszwecken entfernt.
Ê Ziehen Sie den Entriegelungshebel nach oben, um die Verriegelung der
bedienbaren Laufwerke zu lösen (1).
Ê Klappen Sie die Verriegelung der bedienbaren Laufwerke nach außen (2).
Bild 244: Frontpanel-Modul entfernen
Ê Ziehen Sie das Frontpanel-Modul heraus.
