Fujitsu PRIMERGY TX1330 M2 Handbuch Seite 352

Bedienbare Laufwerke
Ê Entfernen Sie die beiden Schrauben auf beiden Seiten der Multibay-Box, um
den 3,5-Zoll Einbaurahmen zu lösen.

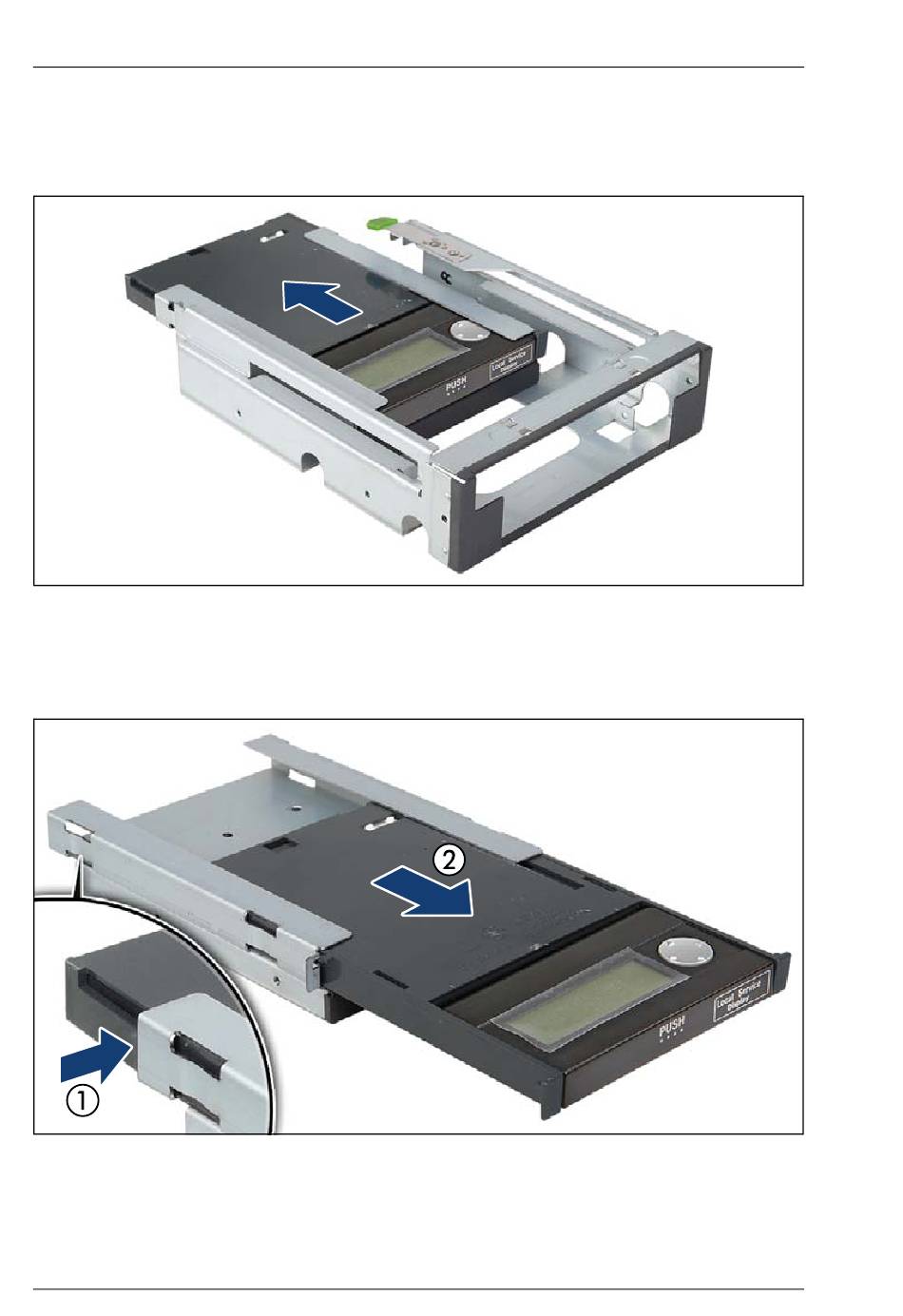

Bild 229: 3,5-Zoll Einbaurahmen aus der Multibay-Box ausbauen (B)
Ê Schieben Sie den 3,5-Zoll Einbaurahmen wie dargestellt aus der Multibay-
Box.
Bild 230: LSD-Modul aus dem 3,5-Zoll Einbaurahmen ausbauen
Ê Drücken Sie den Entriegelungshebel nach innen (siehe Lupenansicht), um
das LSD-Modul zu lösen (1).
352 Upgrade und Maintenance Manual
TX1330 M2
