Festplattenlaufwerke (HDDs) und Solid-State-Laufwerke (SSDs)

7.2.11.4 Die zweite 2,5-Zoll HDD-/SSD-SAS-Backplane einbauen

Ê Bauen Sie die zweite 2,5-Zoll-HDD-/SSD-SAS-Backplane und den zweiten
HDD-Käfig ein wie in Abschnitt
einbauen" auf Seite 192
7.2.11.5 Gehäusedeckel zum 2,5-Zoll HDD-Einbauplatz einbauen
Ê Bauen Sie den Gehäusedeckel des 2,5-Zoll-HDD-Einbauplatzes ein wie in
Abschnitt "Gehäusedeckel zum 2,5-Zoll HDD-Einbauplatz einbauen" auf
Seite 194 beschrieben.

7.2.11.6 16x 2,5-Zoll-HDD-Frontpanel anbringen

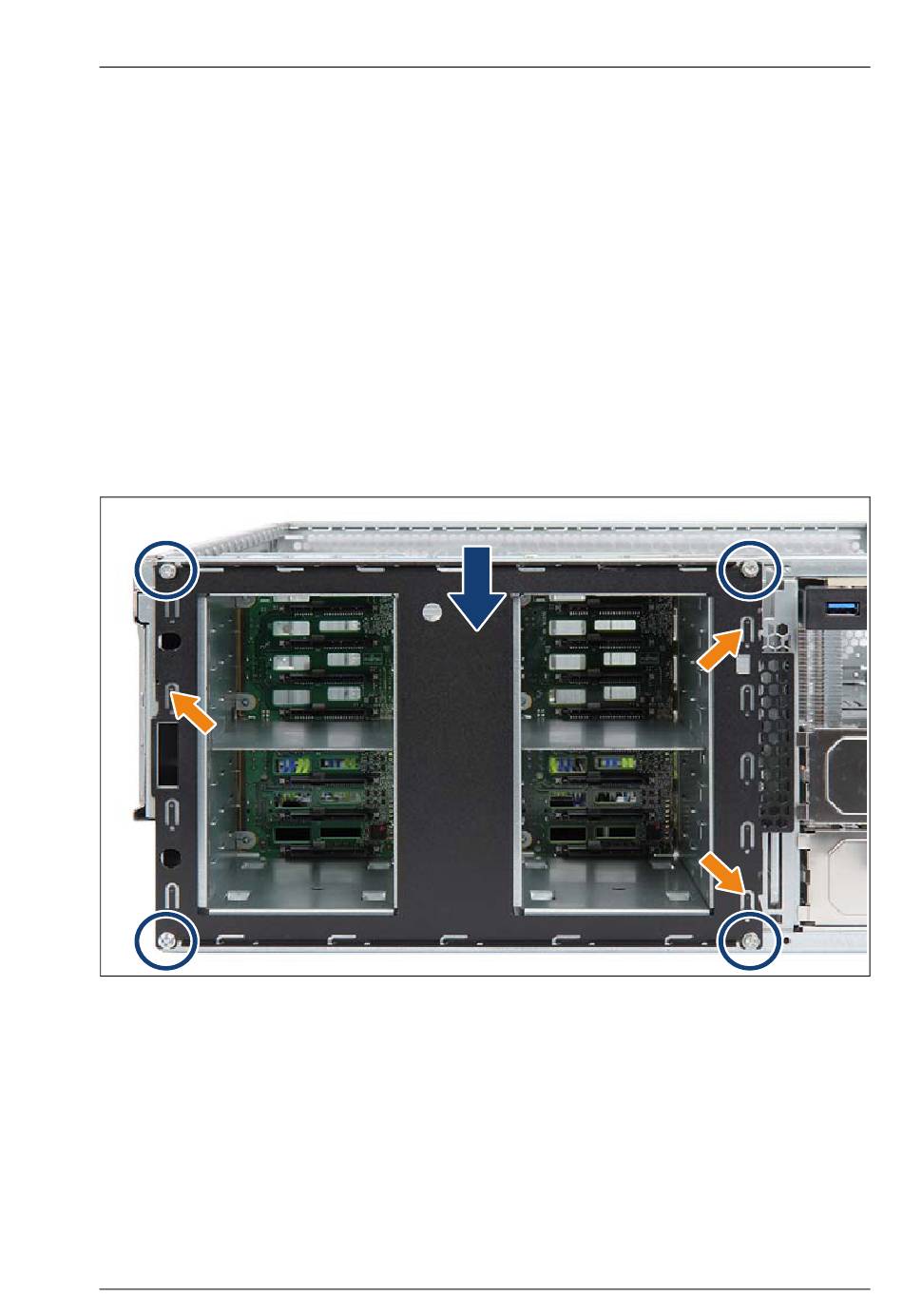

Bild 107: 16x 2,5-Zoll-HDD-Frontpanel befestigen
Ê Setzen Sie die drei Haken am 2,5-Zoll-HDD-Frontpanel in die Öffnungen an
der Vorderseite des Servers ein (siehe orangefarbene Pfeile).
Ê Drücken Sie die HDD-Frontpanel fest nach unten, bis ihre Oberkante bündig
mit dem Gehäuse abschließt (siehe blauen Pfeil).
Ê Befestigen Sie die HDD-Frontpanel mit vier M3 x 4,5 mm-Schrauben an der
Serverfrontseite (siehe Kreise).
TX1330 M2
"Eine 2,5-Zoll HDD-/SSD-SAS-Backplane
beschrieben.
Upgrade und Maintenance Manual 199
