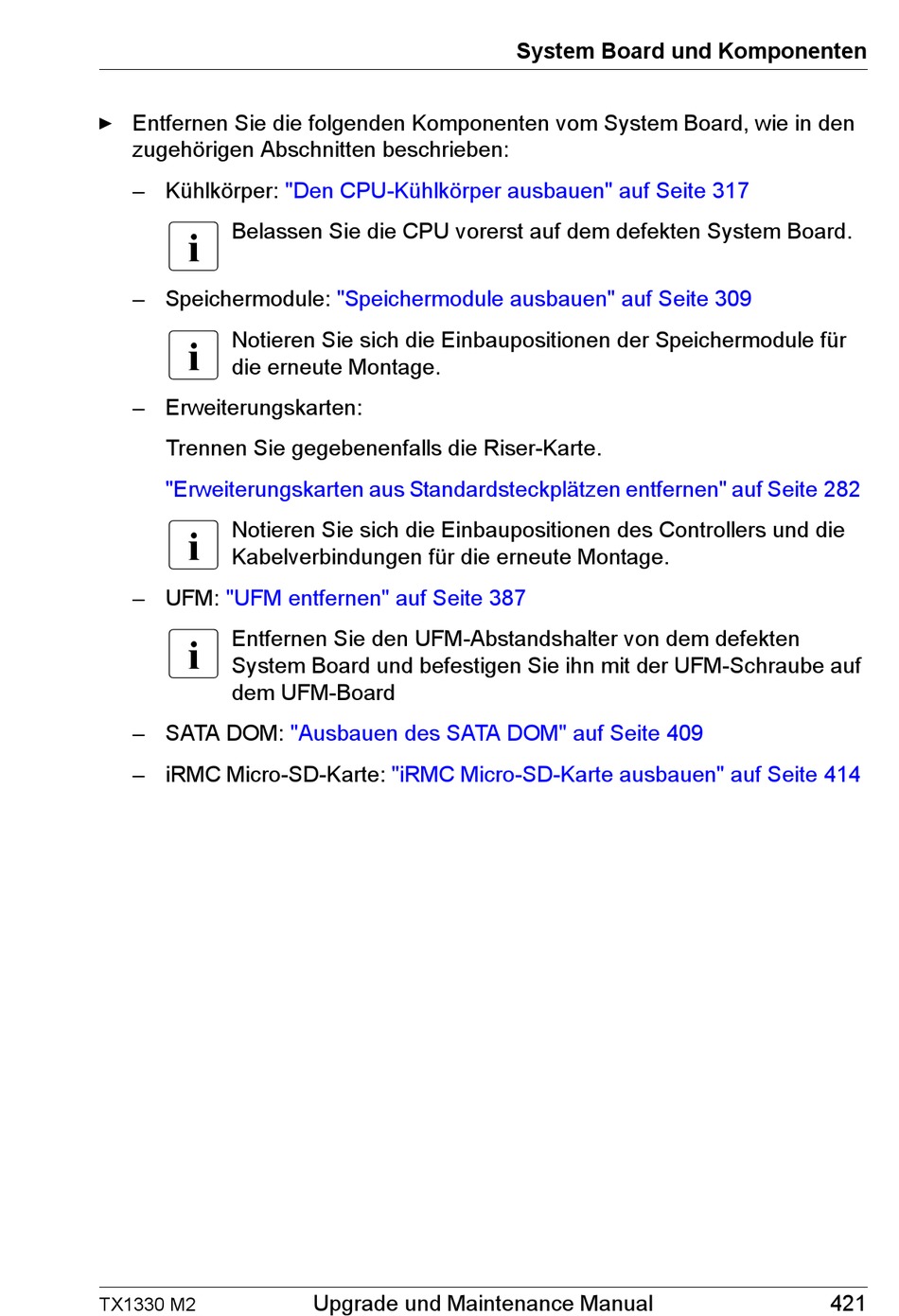

Fujitsu PRIMERGY TX1330 M2 Handbuch Seite 421

Ê Entfernen Sie die folgenden Komponenten vom System Board, wie in den
zugehörigen Abschnitten beschrieben:
– Kühlkörper:
I
Belassen Sie die CPU vorerst auf dem defekten System Board.
– Speichermodule:
I
Notieren Sie sich die Einbaupositionen der Speichermodule für
die erneute Montage.
– Erweiterungskarten:
Trennen Sie gegebenenfalls die Riser-Karte.
"Erweiterungskarten aus Standardsteckplätzen entfernen" auf Seite 282
I
Notieren Sie sich die Einbaupositionen des Controllers und die
Kabelverbindungen für die erneute Montage.
– UFM: "UFM entfernen" auf Seite 387
I
Entfernen Sie den UFM-Abstandshalter von dem defekten
System Board und befestigen Sie ihn mit der UFM-Schraube auf
dem UFM-Board
– SATA DOM:
– iRMC Micro-SD-Karte:
TX1330 M2
"Den CPU-Kühlkörper ausbauen" auf Seite 317
"Speichermodule ausbauen" auf Seite 309
"Ausbauen des SATA DOM" auf Seite 409
"iRMC Micro-SD-Karte ausbauen" auf Seite 414
Upgrade und Maintenance Manual
System Board und Komponenten
421
