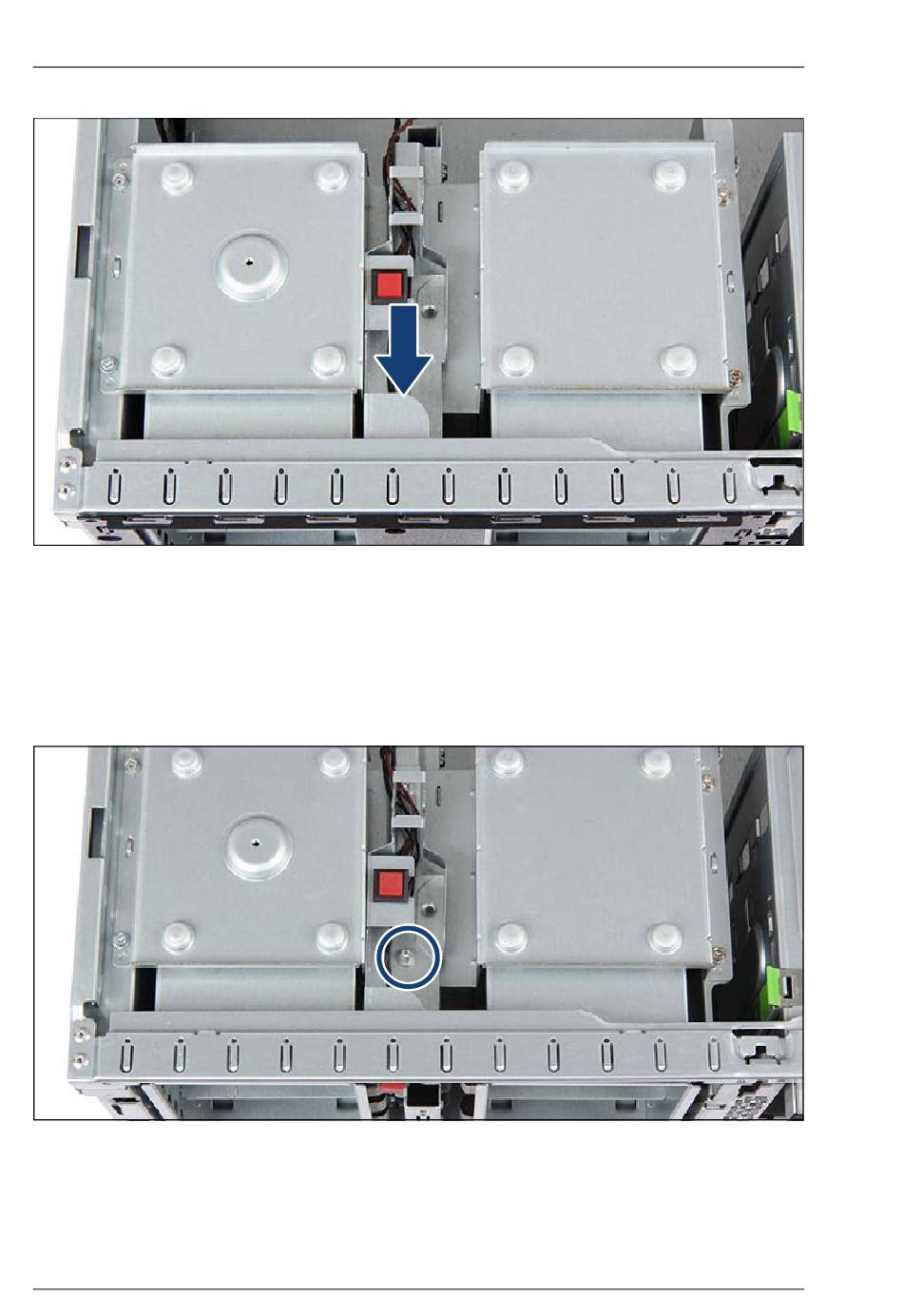

Bild 320: Gehäuseschalterkabel anbringen (A)

Ê Setzen Sie die neue Gehäuseschalterhalterung wie dargestellt auf den

Gehäusedeckel des HDD-Einbauplatzes.

Ê Schieben Sie die Gehäuseschalterhalterung bis zum Anschlag unter den

vorderen Gehäuserand.

Bild 321: Gehäuseschalterkabel anbringen (B)

Ê Befestigen Sie die Gehäuseschalterhalterung mit einer Schraube am

Gehäusedeckel des HDD-Einbauplatzes.
