Festplattenlaufwerke (HDDs) und Solid-State-Laufwerke (SSDs)
I
Die Frontblende der 2,5-Zoll-HDD muss für den Austausch einer 2,5-Zoll
HDD-SAS-Backplane nicht entfernt werden. In den Abbildungen wurde
die Frontblende nur zu Veranschaulichungszwecken entfernt.

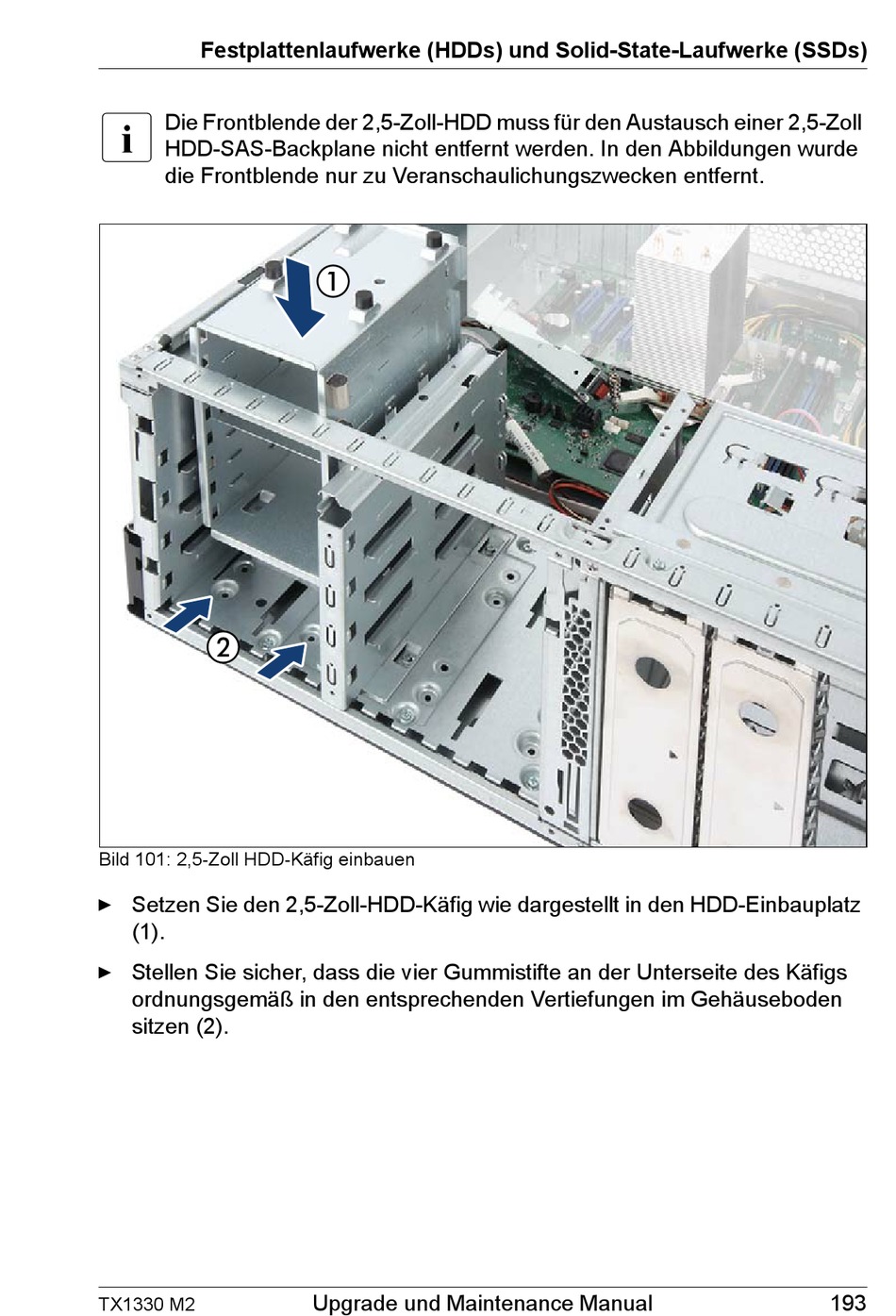

Bild 101: 2,5-Zoll HDD-Käfig einbauen
Ê Setzen Sie den 2,5-Zoll-HDD-Käfig wie dargestellt in den HDD-Einbauplatz
(1).
Ê Stellen Sie sicher, dass die vier Gummistifte an der Unterseite des Käfigs
ordnungsgemäß in den entsprechenden Vertiefungen im Gehäuseboden
sitzen (2).
