Netzteil
6.3.3

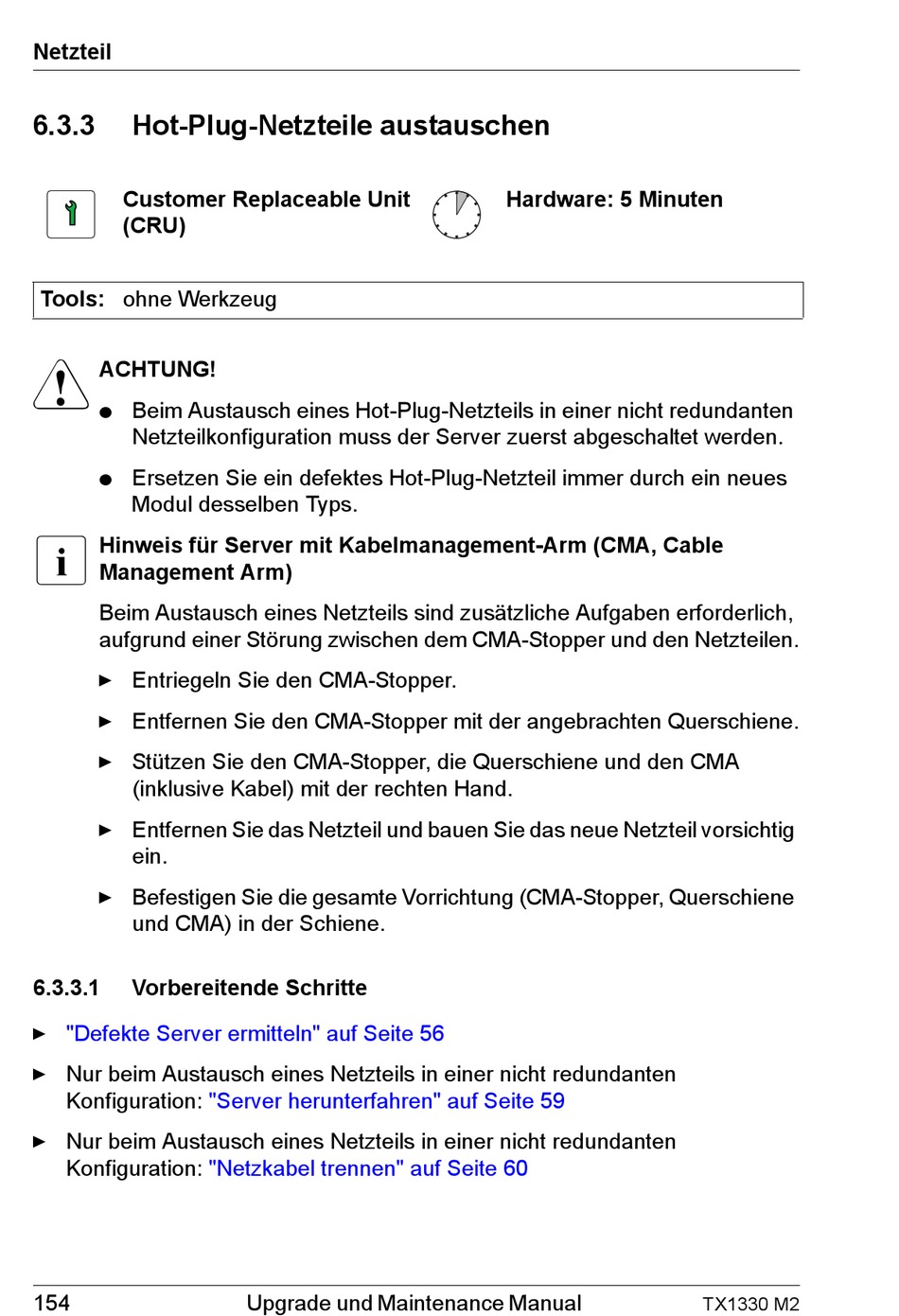

Hot-Plug-Netzteile austauschen

Customer Replaceable Unit
(CRU)
Tools: ohne Werkzeug
V
ACHTUNG!
Beim Austausch eines Hot-Plug-Netzteils in einer nicht redundanten
●
Netzteilkonfiguration muss der Server zuerst abgeschaltet werden.
Ersetzen Sie ein defektes Hot-Plug-Netzteil immer durch ein neues
●
Modul desselben Typs.
I
Hinweis für Server mit Kabelmanagement-Arm (CMA, Cable
Management Arm)
Beim Austausch eines Netzteils sind zusätzliche Aufgaben erforderlich,
aufgrund einer Störung zwischen dem CMA-Stopper und den Netzteilen.
Ê Entriegeln Sie den CMA-Stopper.
Ê Entfernen Sie den CMA-Stopper mit der angebrachten Querschiene.
Ê Stützen Sie den CMA-Stopper, die Querschiene und den CMA
(inklusive Kabel) mit der rechten Hand.
Ê Entfernen Sie das Netzteil und bauen Sie das neue Netzteil vorsichtig
ein.
Ê Befestigen Sie die gesamte Vorrichtung (CMA-Stopper, Querschiene
und CMA) in der Schiene.
6.3.3.1

Vorbereitende Schritte

"Defekte Server ermitteln" auf Seite 56
Ê
Ê Nur beim Austausch eines Netzteils in einer nicht redundanten
Konfiguration:
Ê Nur beim Austausch eines Netzteils in einer nicht redundanten
Konfiguration:
154
"Server herunterfahren" auf Seite 59
"Netzkabel trennen" auf Seite 60
Upgrade und Maintenance Manual
Hardware: 5 Minuten
TX1330 M2
