Ultraslim-Odd In 4X 3,5-Zoll-Hdd-Erweiterungsbox; Ultraslim-Odd Einbauen; Vorbereitende Schritte - Fujitsu PRIMERGY TX1330 M2 Handbuch

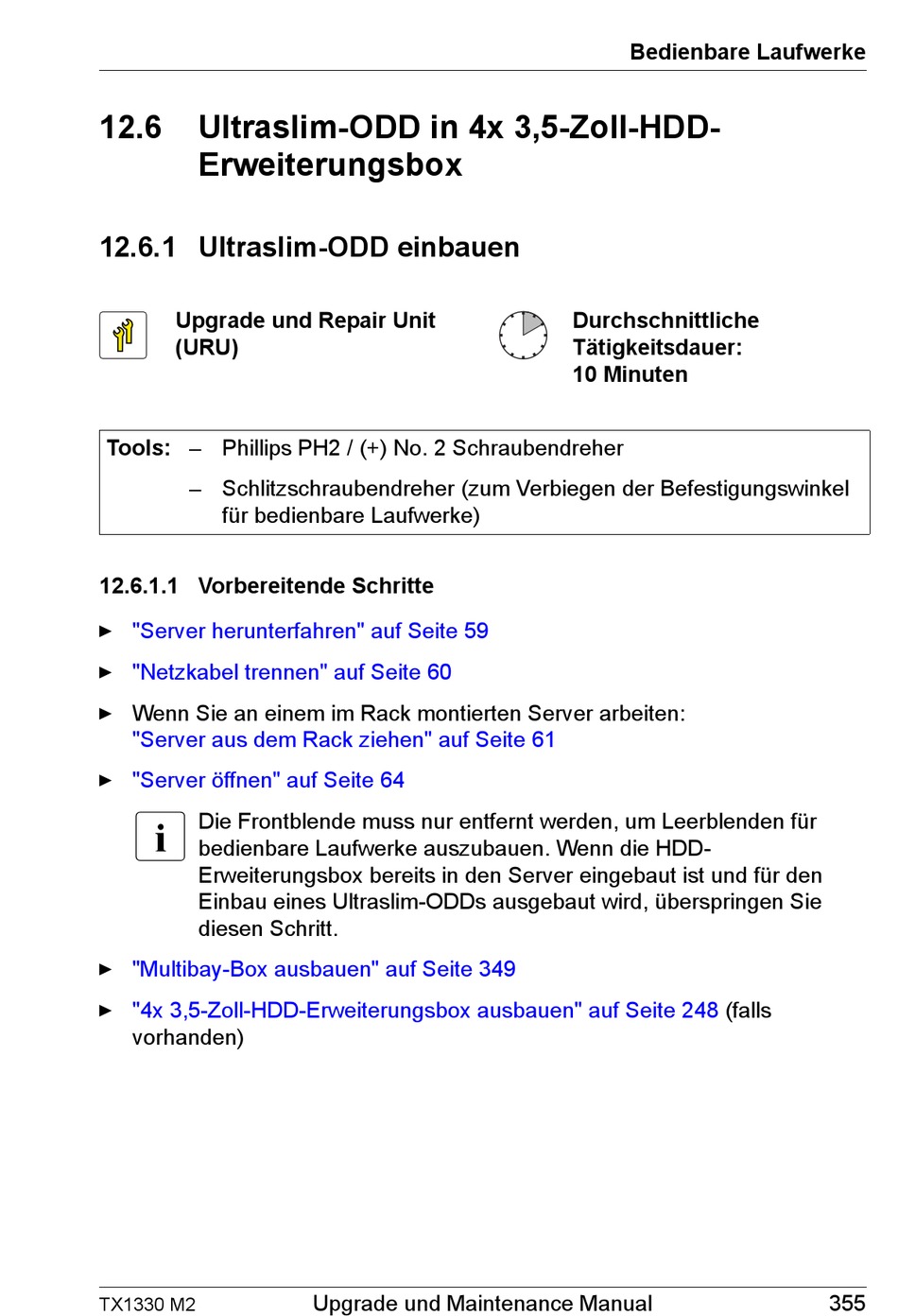

12.6 Ultraslim-ODD in 4x 3,5-Zoll-HDD-
Erweiterungsbox

12.6.1 Ultraslim-ODD einbauen

Upgrade und Repair Unit
(URU)
Tools: – Phillips PH2 / (+) No. 2 Schraubendreher
– Schlitzschraubendreher (zum Verbiegen der Befestigungswinkel
für bedienbare Laufwerke)

12.6.1.1 Vorbereitende Schritte

"Server herunterfahren" auf Seite 59
Ê
"Netzkabel trennen" auf Seite 60
Ê
Ê Wenn Sie an einem im Rack montierten Server arbeiten:
"Server aus dem Rack ziehen" auf Seite 61
"Server öffnen" auf Seite 64
Ê
I
Die Frontblende muss nur entfernt werden, um Leerblenden für
bedienbare Laufwerke auszubauen. Wenn die HDD-
Erweiterungsbox bereits in den Server eingebaut ist und für den
Einbau eines Ultraslim-ODDs ausgebaut wird, überspringen Sie
diesen Schritt.
"Multibay-Box ausbauen" auf Seite 349
Ê
"4x 3,5-Zoll-HDD-Erweiterungsbox ausbauen" auf Seite 248
Ê
vorhanden)
TX1330 M2
Upgrade und Maintenance Manual
Bedienbare Laufwerke
Durchschnittliche
Tätigkeitsdauer:
10 Minuten
(falls
355
