4.10 Systemlüftermodul handhaben
4.10.1 Defektes Standardsystemlüftermodul ausbauen

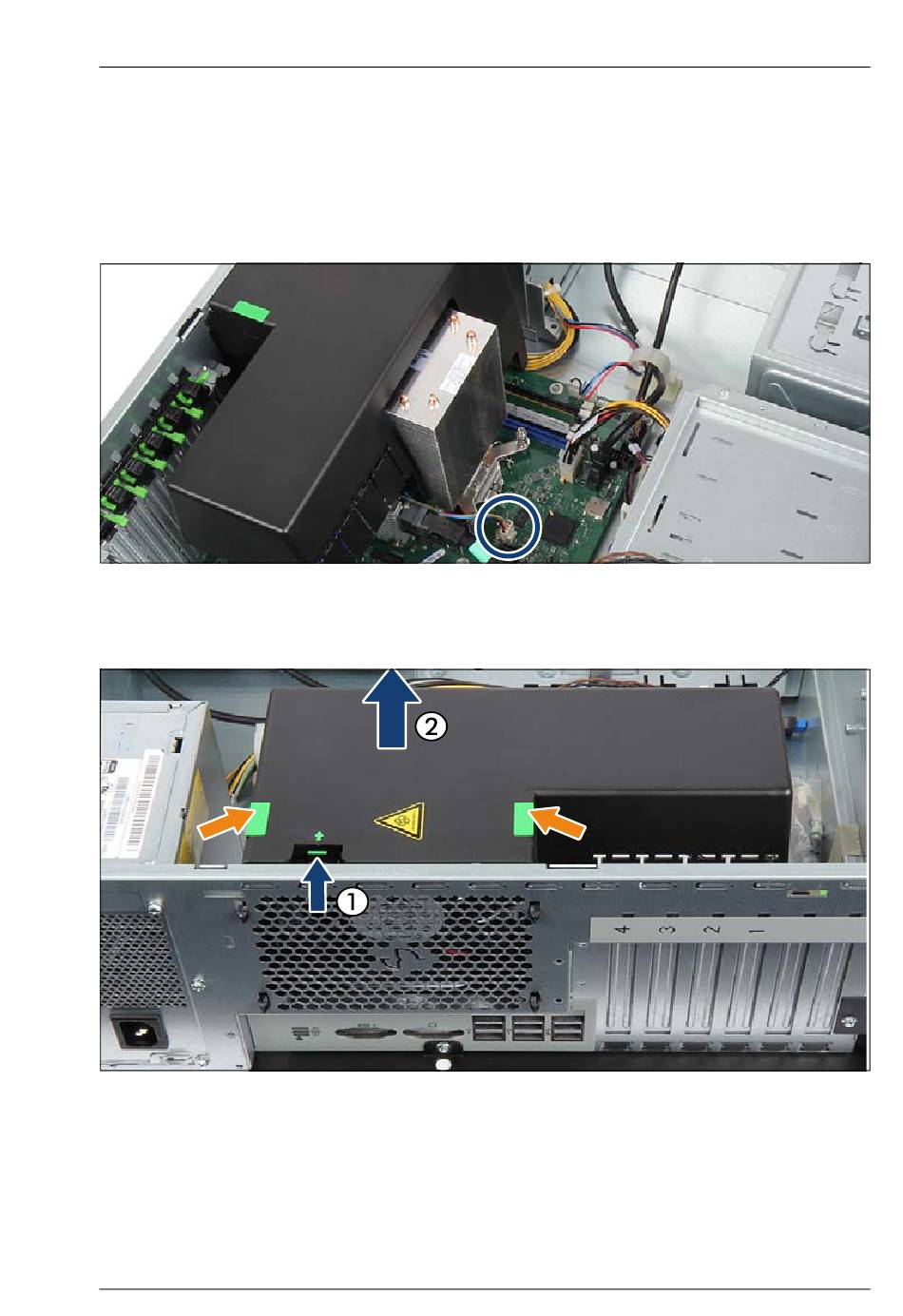

Bild 37: Defektes Standardsystemlüftermodul ausbauen
Ê Trennen Sie das Lüfterkabel vom System Board-Anschluss FAN1 SYS.
Bild 38: Defektes Standardsystemlüftermodul ausbauen
Ê Drücken Sie die Verriegelung nach innen und heben Sie dabei das
Systemlüftermodul leicht nach oben (1).
Ê Halten Sie das Lüftermodul an den beiden grünen Griffen (siehe
orangefarbene Pfeile) und heben Sie es aus dem Gehäuse (2).
