Festplattenlaufwerke (HDDs) und Solid-State-Laufwerke (SSDs)
7.2.11.7 Kabel an der SAS-Backplane 2 anschließen

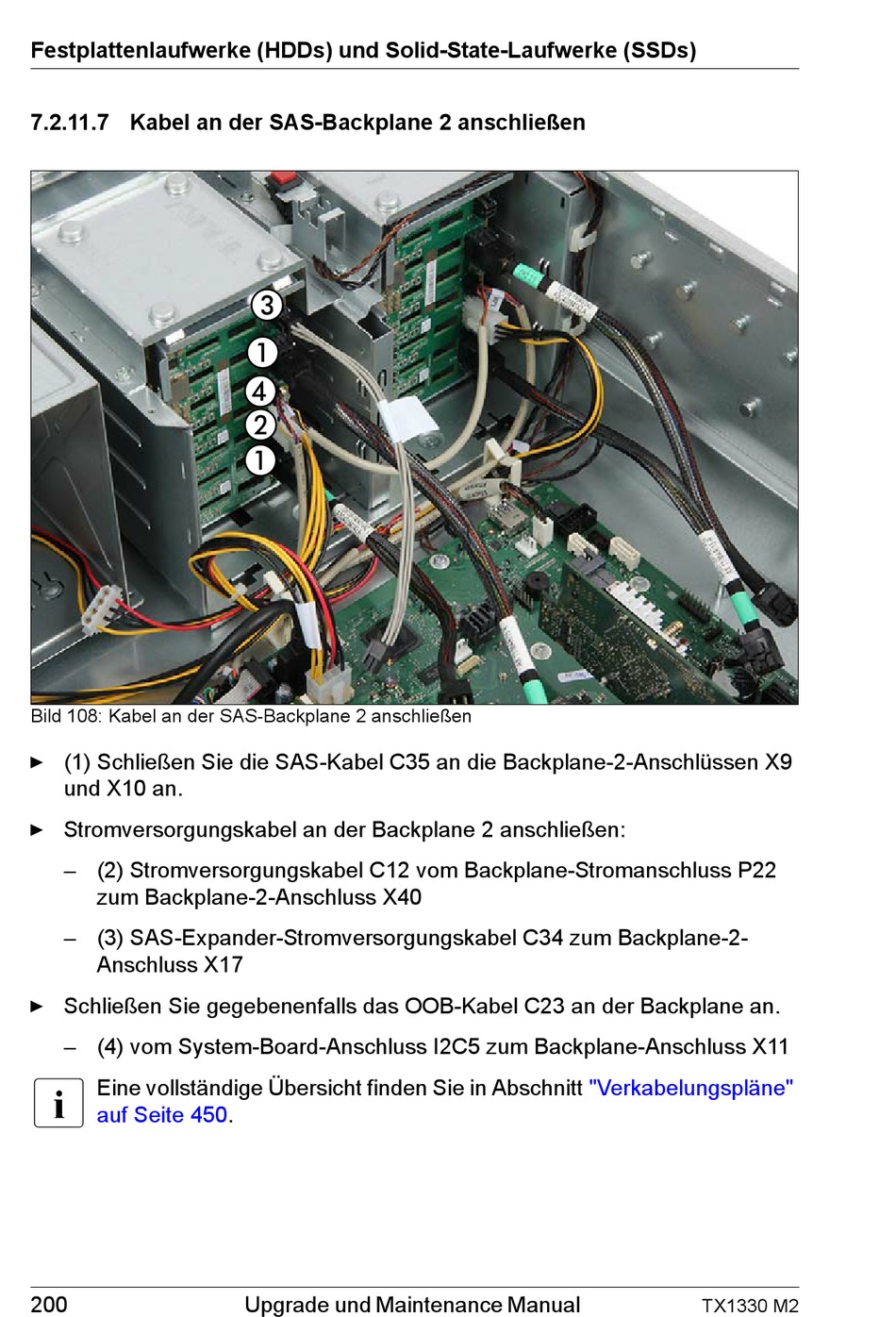

Bild 108: Kabel an der SAS-Backplane 2 anschließen
Ê (1) Schließen Sie die SAS-Kabel C35 an die Backplane-2-Anschlüssen X9
und X10 an.
Ê Stromversorgungskabel an der Backplane 2 anschließen:
– (2) Stromversorgungskabel C12 vom Backplane-Stromanschluss P22
zum Backplane-2-Anschluss X40
– (3) SAS-Expander-Stromversorgungskabel C34 zum Backplane-2-
Anschluss X17
Ê Schließen Sie gegebenenfalls das OOB-Kabel C23 an der Backplane an.
– (4) vom System-Board-Anschluss I2C5 zum Backplane-Anschluss X11
I
Eine vollständige Übersicht finden Sie in Abschnitt
auf Seite 450.
200 Upgrade und Maintenance Manual
"Verkabelungspläne"
TX1330 M2
