System Board und Komponenten
14.7.1.2 Defektes System Board entfernen
Ê Trennen Sie alle Kabel vom System Board.

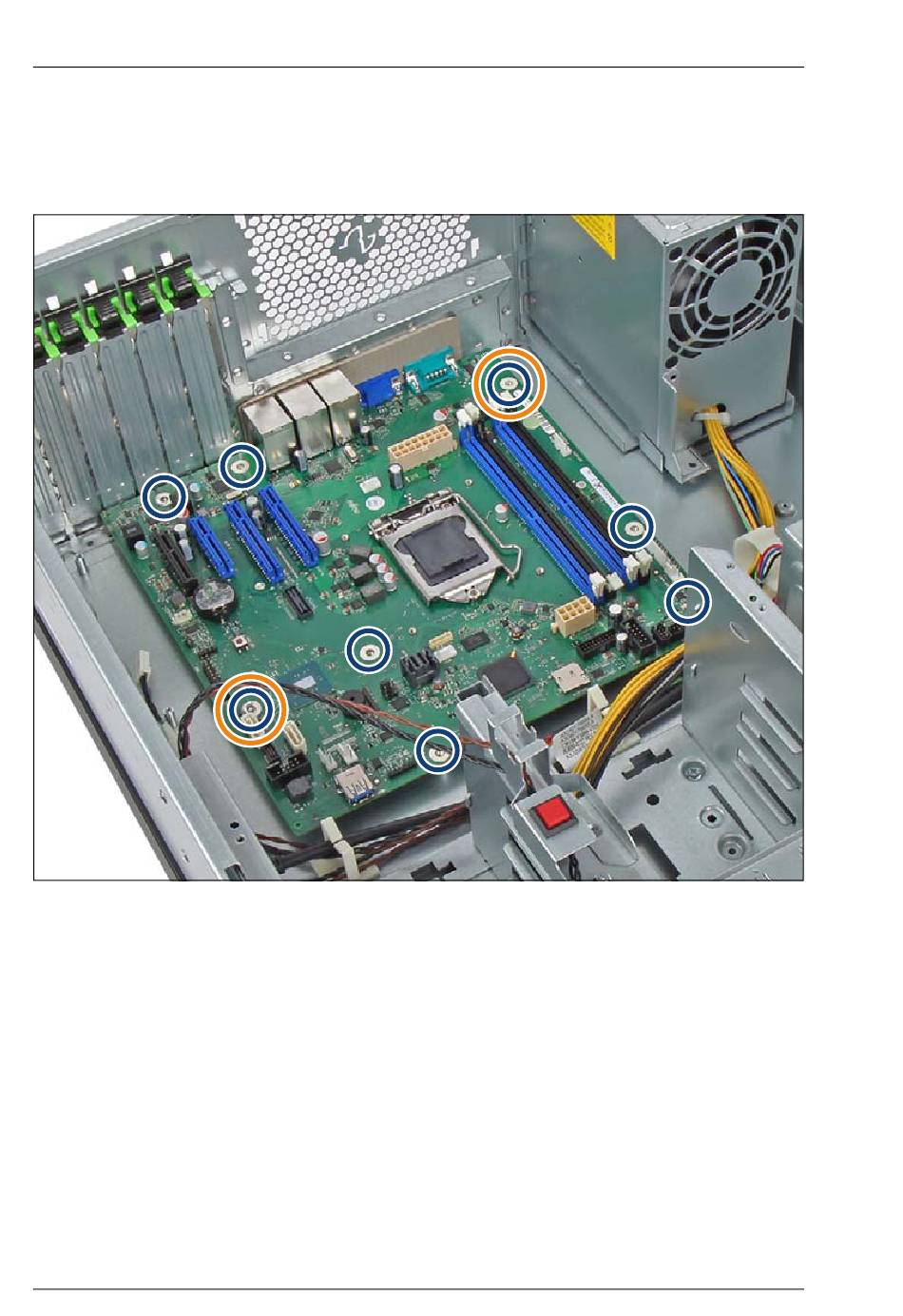

Bild 273: Schrauben System Board
Ê Entfernen Sie die 8 Schrauben vom System Board (siehe Kreise, die
orangefarbenen Kreise zeigen die Positionen der Zentrierbolzen).
422
Upgrade und Maintenance Manual
TX1330 M2
