System Board und Komponenten
V
ACHTUNG!
Achten Sie darauf, dass Sie die Schraube zum Entfernen im
Uhrzeigersinn drehen!
Erhöhen Sie langsam und vorsichtig den Druck auf die Schraube, bis
Sie sich zu drehen beginnt. Der Kraftaufwand, der notwendig ist, um
die Schraube zu lösen, sollte so gering wie möglich sein.
Anderenfalls kann die dünne Metallstrebe brechen, wodurch es nicht
mehr möglich wäre, die Schraube zu entfernen.
Ê Entfernen Sie die TPM-Schraube (3).
Ê Entfernen Sie das TPM auf der oberen Seite des System Boards.

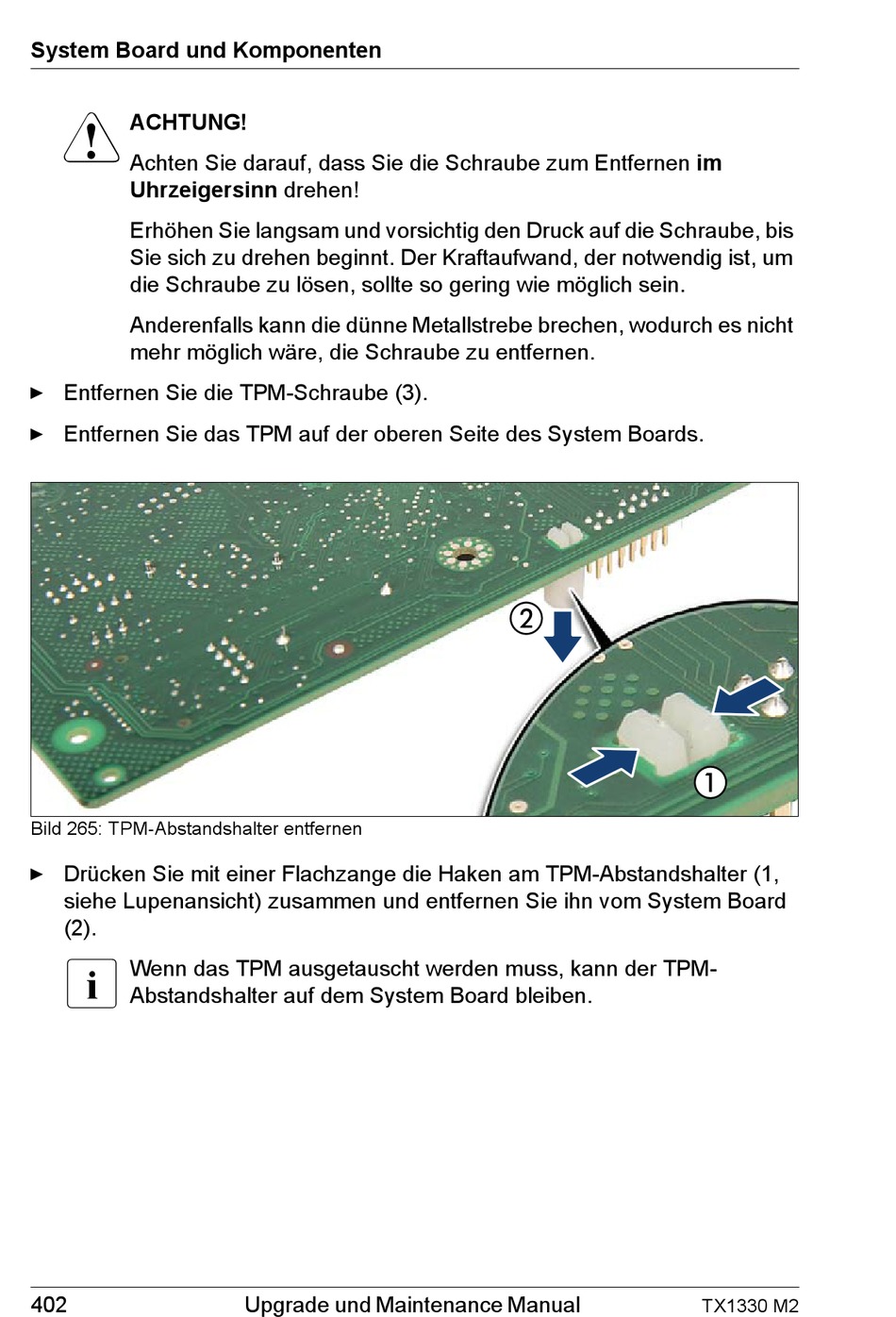

Bild 265: TPM-Abstandshalter entfernen
Ê Drücken Sie mit einer Flachzange die Haken am TPM-Abstandshalter (1,
siehe Lupenansicht) zusammen und entfernen Sie ihn vom System Board
(2).
I
Wenn das TPM ausgetauscht werden muss, kann der TPM-
Abstandshalter auf dem System Board bleiben.
