Verkabelung
16.1

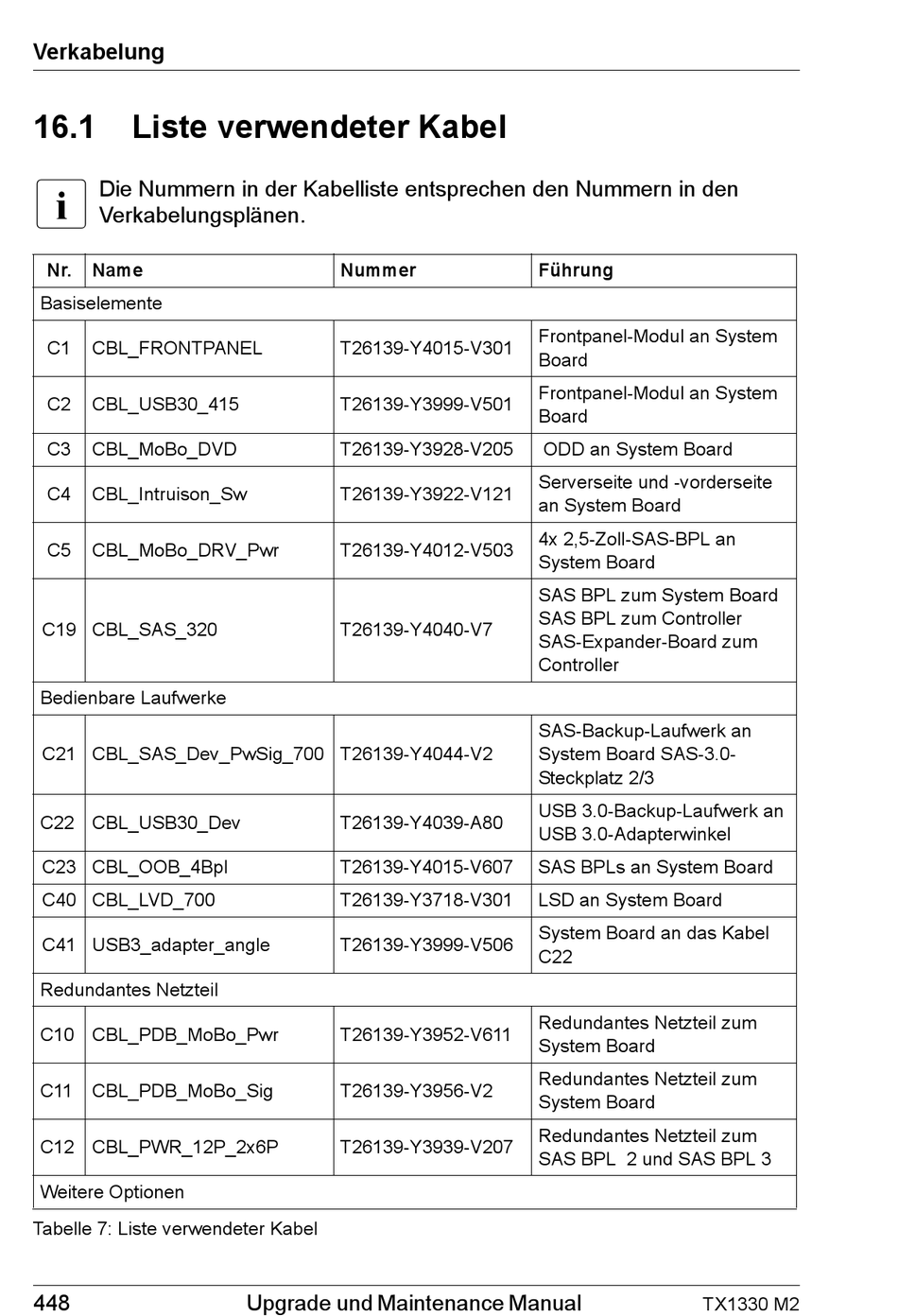

Liste verwendeter Kabel

I
Die Nummern in der Kabelliste entsprechen den Nummern in den
Verkabelungsplänen.
Nr. Name
Basiselemente
C1 CBL_FRONTPANEL
C2 CBL_USB30_415
C3 CBL_MoBo_DVD
C4 CBL_Intruison_Sw
C5 CBL_MoBo_DRV_Pwr
C19 CBL_SAS_320
Bedienbare Laufwerke
C21 CBL_SAS_Dev_PwSig_700 T26139-Y4044-V2
C22 CBL_USB30_Dev
C23 CBL_OOB_4Bpl
C40 CBL_LVD_700
C41 USB3_adapter_angle
Redundantes Netzteil
C10 CBL_PDB_MoBo_Pwr
C11 CBL_PDB_MoBo_Sig
C12 CBL_PWR_12P_2x6P
Weitere Optionen
Tabelle 7: Liste verwendeter Kabel
448
Nummer
T26139-Y4015-V301
T26139-Y3999-V501
T26139-Y3928-V205
T26139-Y3922-V121
T26139-Y4012-V503
T26139-Y4040-V7
T26139-Y4039-A80
T26139-Y4015-V607
T26139-Y3718-V301
T26139-Y3999-V506
T26139-Y3952-V611
T26139-Y3956-V2
T26139-Y3939-V207
Upgrade und Maintenance Manual
Führung
Frontpanel-Modul an System
Board
Frontpanel-Modul an System
Board
ODD an System Board
Serverseite und -vorderseite
an System Board
4x 2,5-Zoll-SAS-BPL an
System Board
SAS BPL zum System Board
SAS BPL zum Controller
SAS-Expander-Board zum
Controller
SAS-Backup-Laufwerk an
System Board SAS-3.0-
Steckplatz 2/3
USB 3.0-Backup-Laufwerk an
USB 3.0-Adapterwinkel
SAS BPLs an System Board
LSD an System Board
System Board an das Kabel
C22
Redundantes Netzteil zum
System Board
Redundantes Netzteil zum
System Board
Redundantes Netzteil zum
SAS BPL 2 und SAS BPL 3
TX1330 M2
