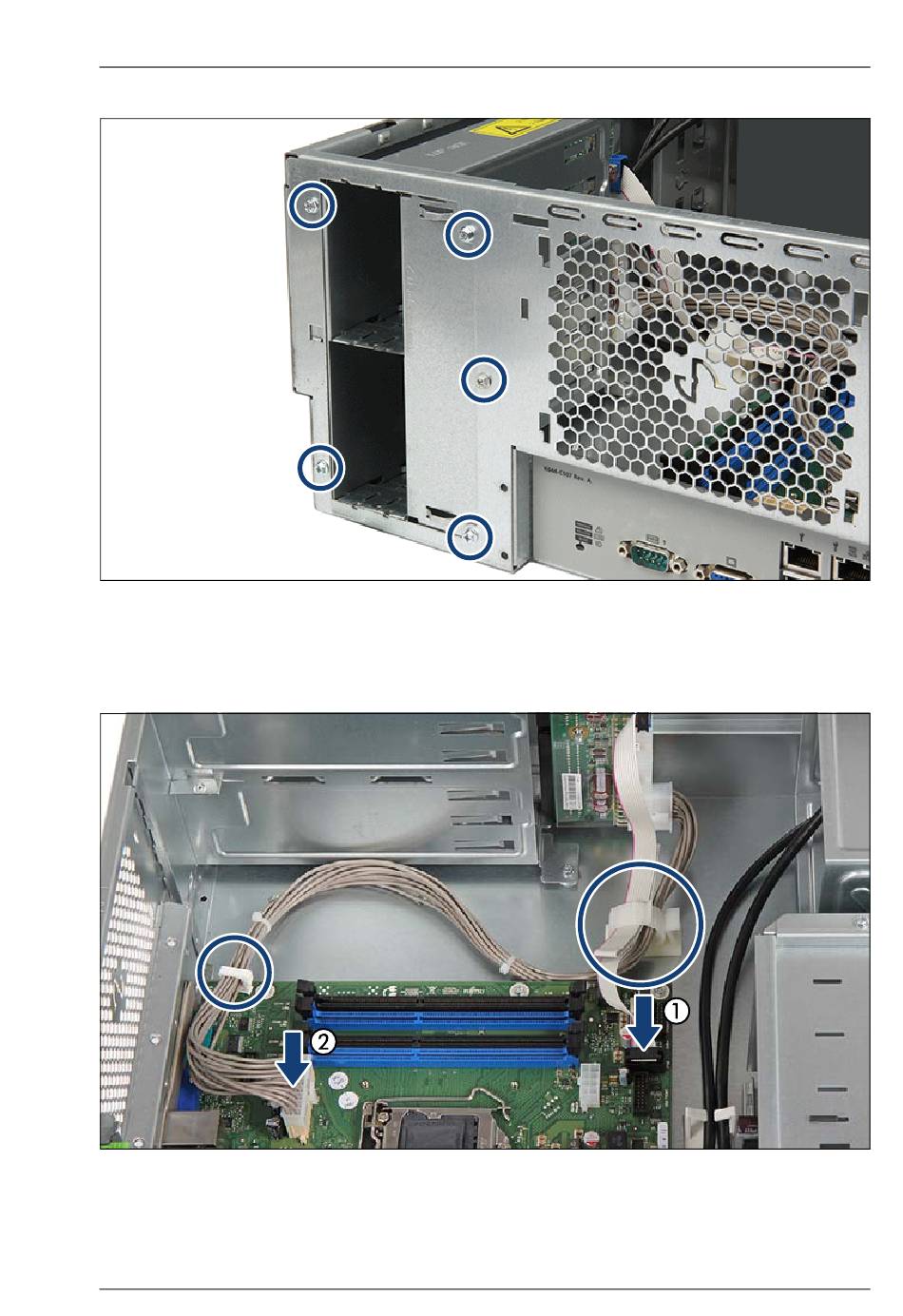

Bild 76: Netzteil-Käfig befestigen
Ê Befestigen Sie den Netzteil-Käfig mit fünf Schrauben (siehe Kreise) am
Gehäuse.
Bild 77: Anschließen der Stromversorgungskabel auf dem System Board
Ê Schließen Sie den schwarzen Stromversorgungsanschluss an den System
Board-Anschluss "P30" (1) an (siehe Abbildung
TX1330 M2
Upgrade und Maintenance Manual
296
oder Abbildung 298).
Netzteil
167
